一、 前言
現在市面上intel的B系列主板，其綜合產品力表現真的是越來越強了，供電方面的用料越來越豪華，內存方面也沒有任何短板，拓展能力方面也是穩步提高，另外就是，有的品牌把一些高端主板系列下放到B系列，顏值和質感方面也是完全不輸。
不過在不久之前，B系列主板在搭配一些高端K系列處理器的時候，其功耗無法控制，相比較于Z系列主板，整體的功耗、溫度表現會更高，另外在滿載的時候發熱無法控制。
面對這種問題，intel很快的推出了104微碼，使用這個微碼，可以讓高端K系列處理器在B系列主板上發揮全部實力的同時，功耗和發熱也可以得到有效控制。
之前很多小伙伴都會擔心104微碼會不會影響什么體驗，正好朋友準備用技嘉的B760M冰雕X主板搭配13700K處理器，我們一起來測試下，看看默認微碼和104微碼下，這顆13700K處理器的綜合表現如何。
二、技嘉（GIGABYTE）冰雕X B760M主板 開箱&外觀

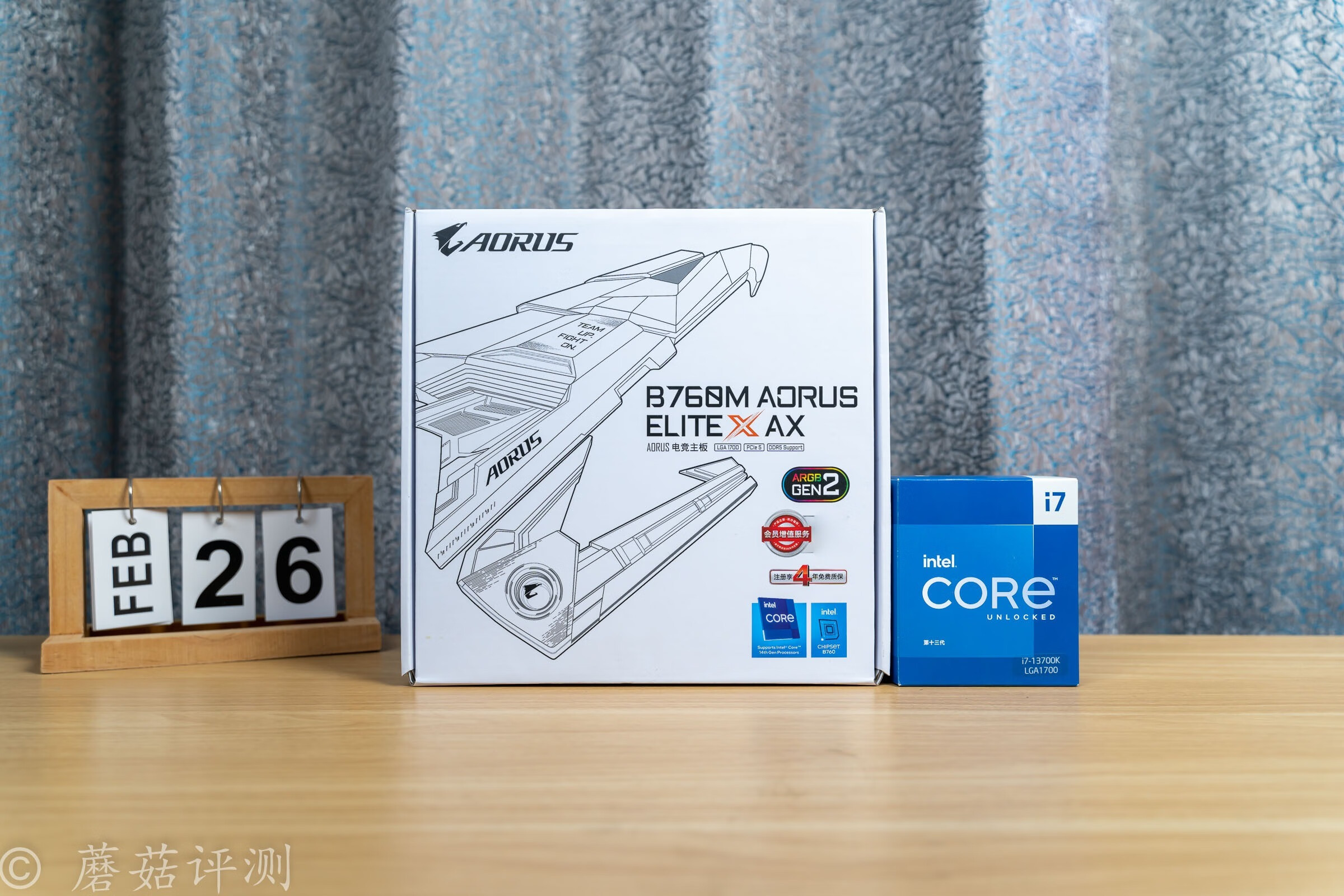

▼技嘉這塊B760M冰雕X主板的包裝盒也是白色的，很漂亮。

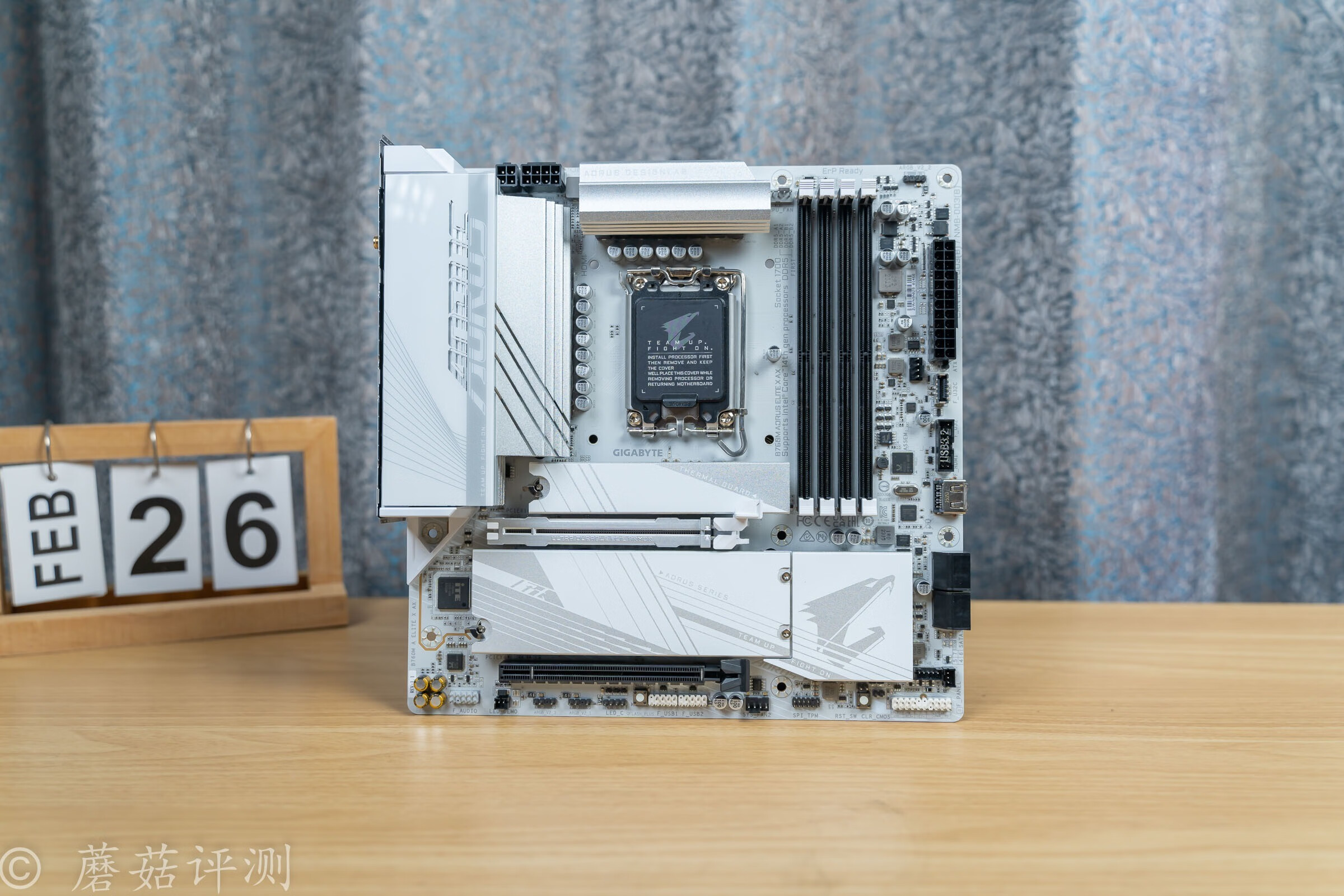

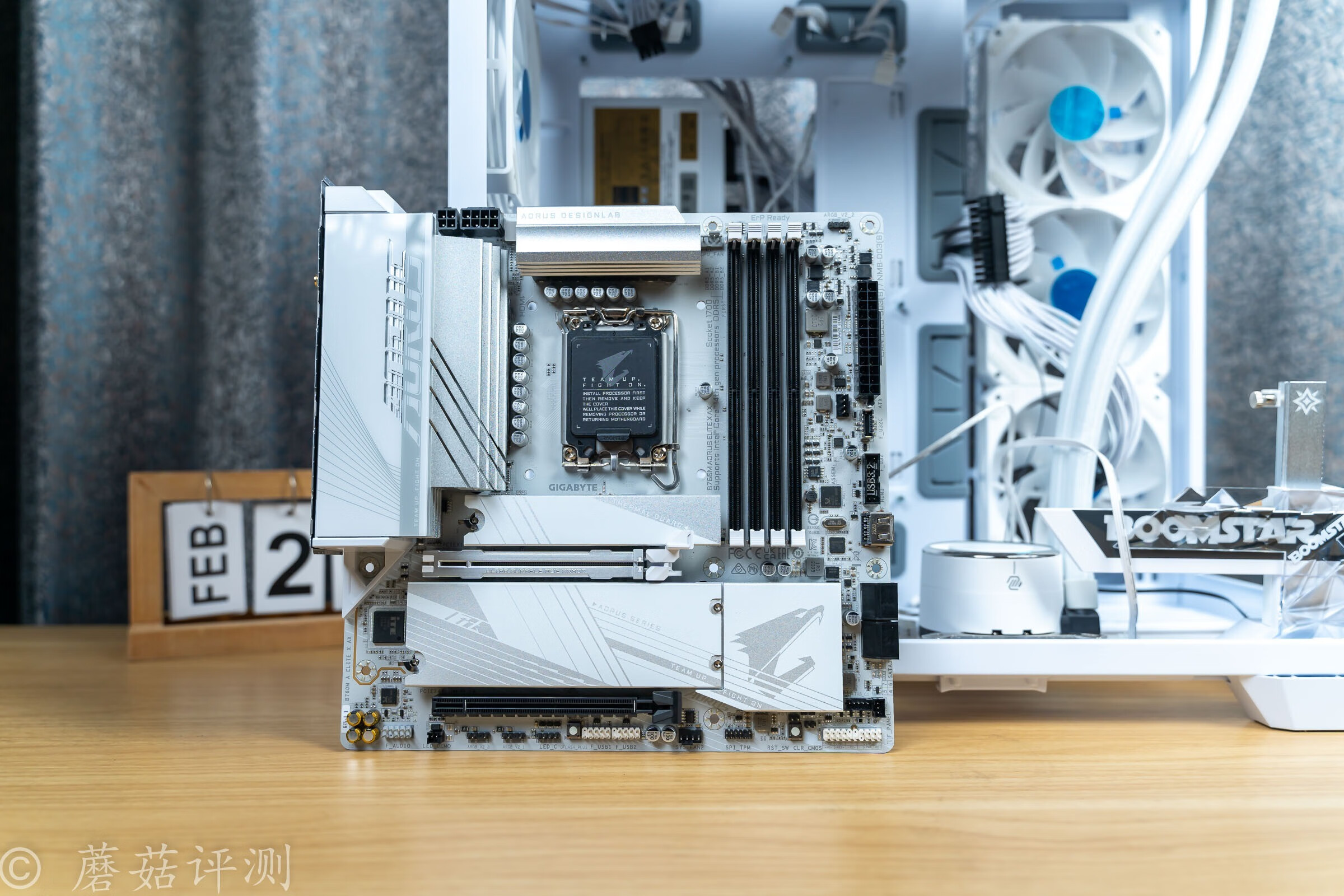

▼主板外觀非常漂亮，不僅主板正面的覆蓋件都是白色的，而且主板的PCB也是白色的，整體顏值很贊。

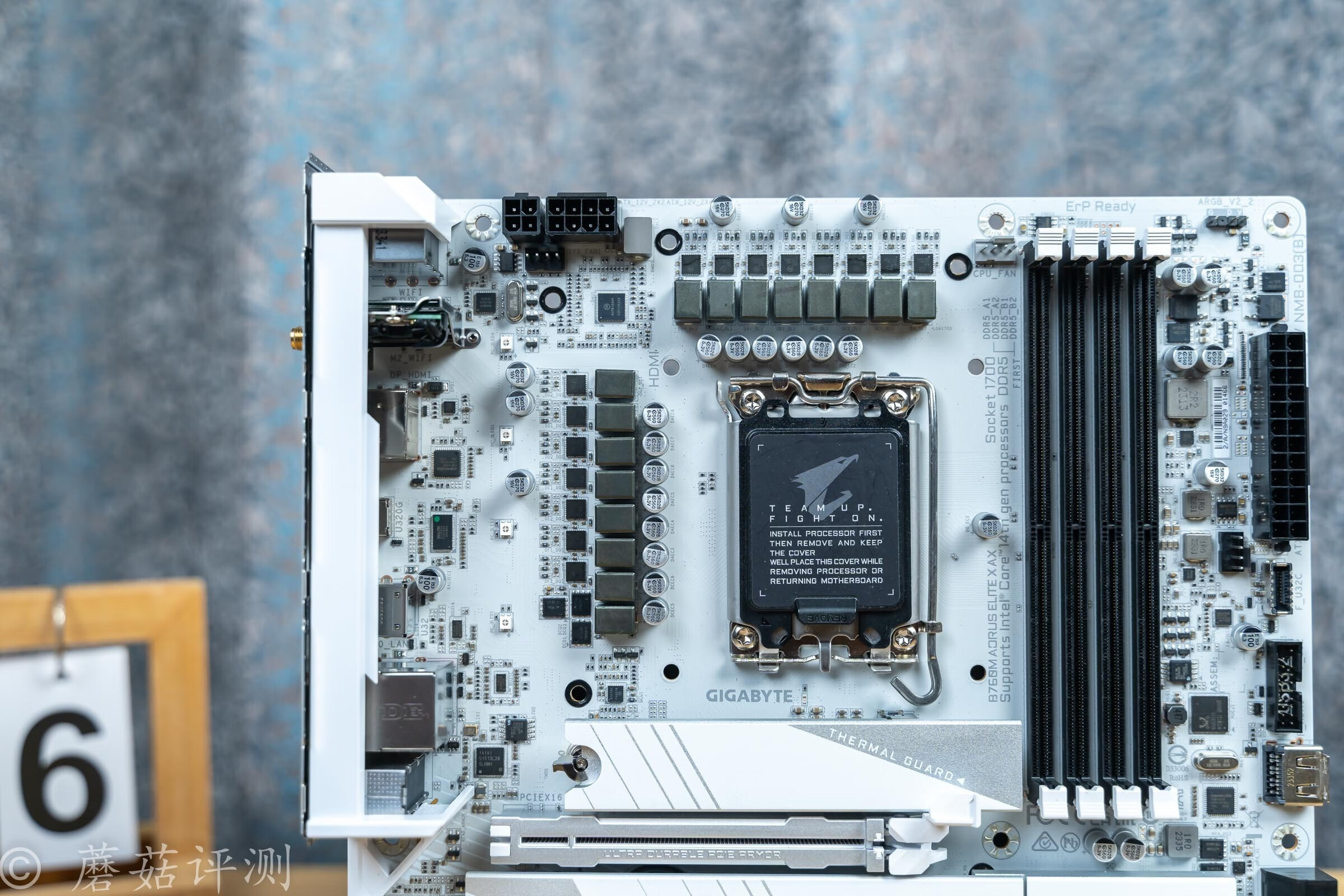

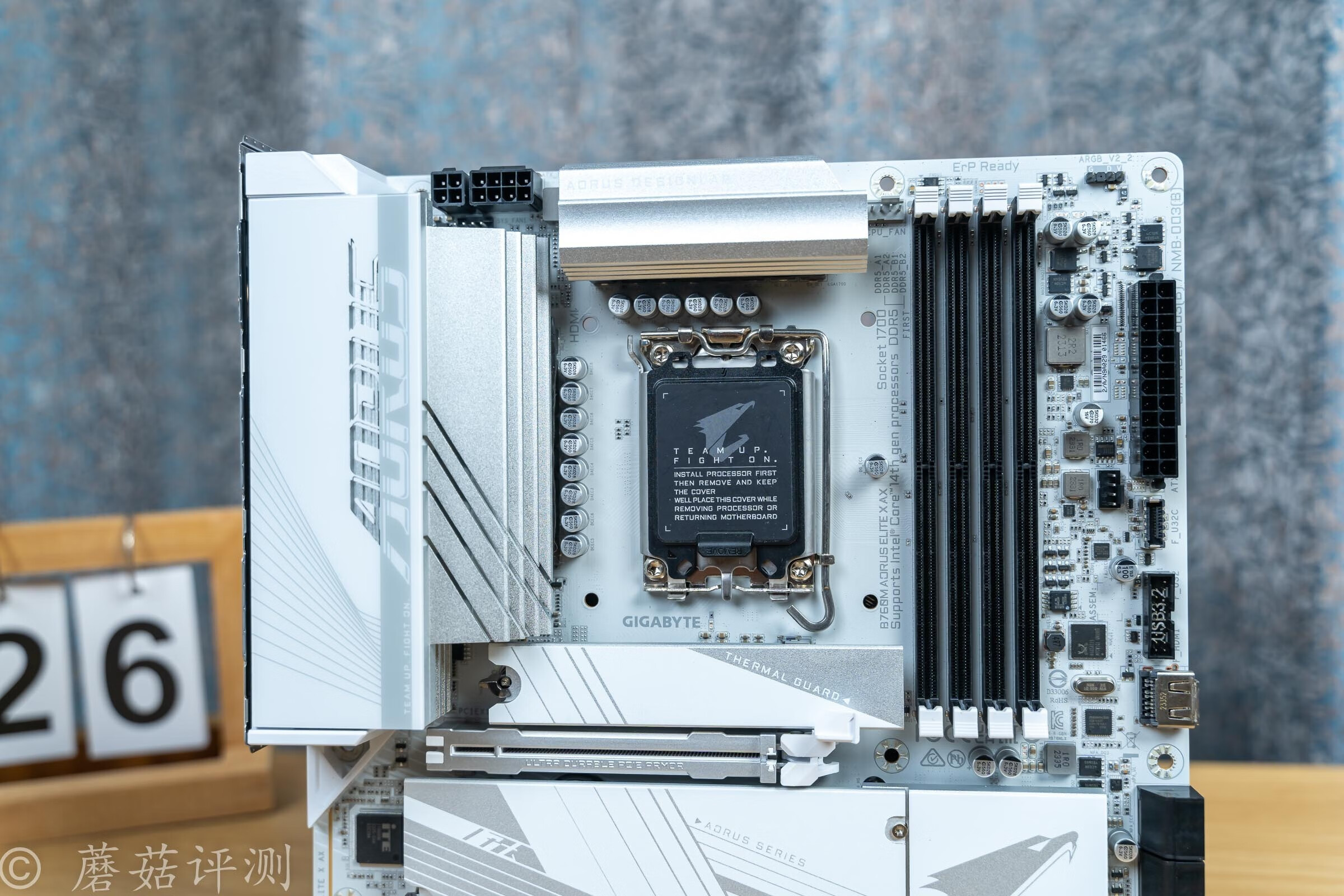

▼供電方面非常豪華，處理器四周有密密麻麻的供電電感和電容，另外供電電路還覆蓋有金屬輔助散熱件，保證穩定運行。

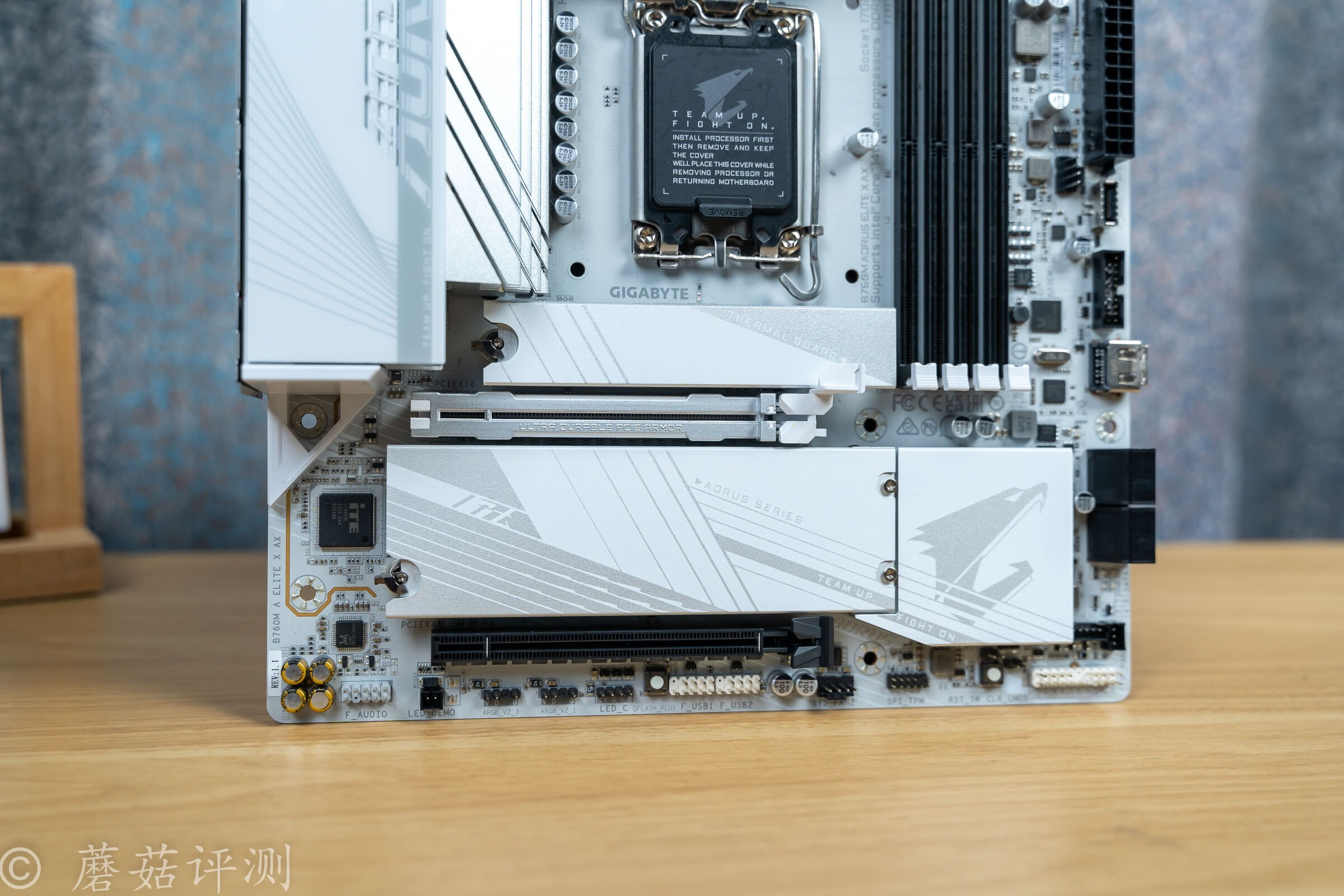

▼主板的主PCIe插槽部分，最大支持PCIe 5.0 x 16，外面有合金裝甲加固，輔助固定卡槽采用快易拆設計，扳手很大，日常拆裝顯卡更方便。M2固態的金屬散熱片表面有漂亮的涂裝，體積很大，支持快拆。
三、技嘉（GIGABYTE）冰雕X B760M主板 簡單拆解
▼簡單取下主板供電部分的金屬覆蓋件，可以看到左側有8相供電，上側有8相供電，共有16相供電，為14+1+1相的配置。
▼供電電路的PWM主控芯片是ON的NCP81530R，最大支持8+2相控制信號輸出，其絲印結尾為R，支持intel最新的Rev0.95。

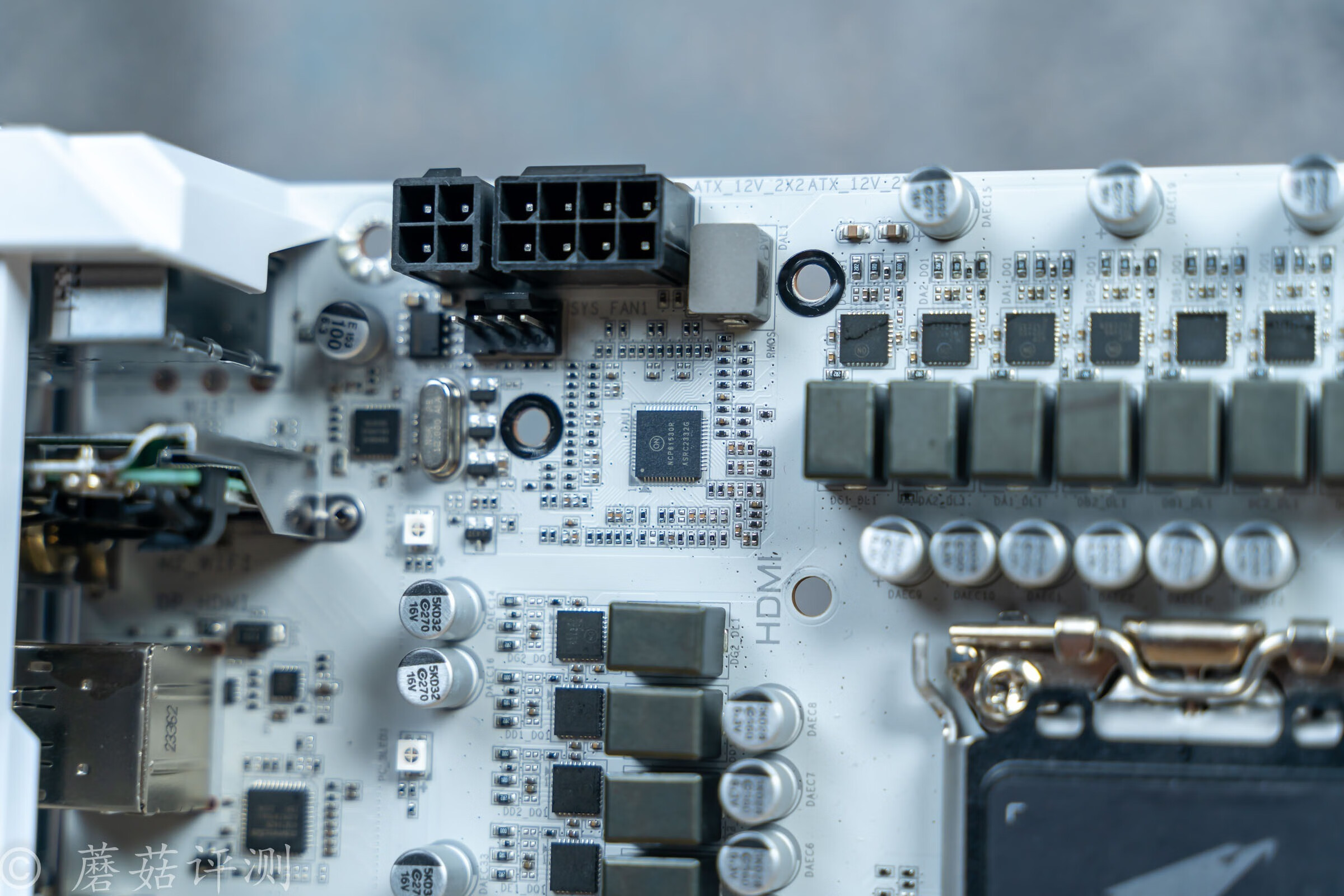

▼左側供電也是8相，上面7相供電清一色的DrMos，絲印NCP302155，在1MHz頻率的PWM控制信號下最大穩定輸出電流55A，在300KHz頻率的PWM控制信號下最大穩定輸出60A，非常不錯。最下面一相是處理器外圍供電，采用上下橋設計，一上兩下。

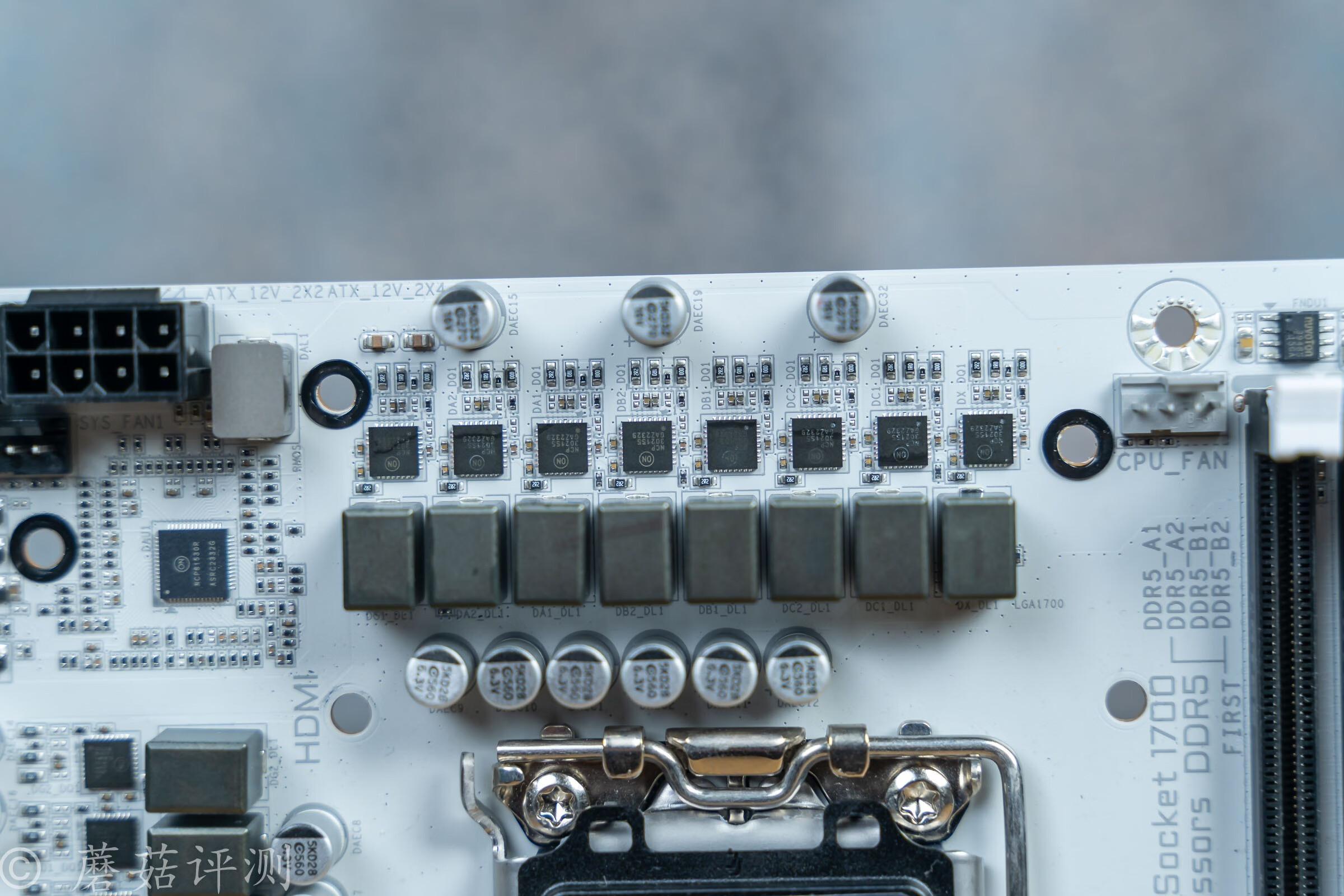

▼上側供電也是8相，清一色的DrMos，絲印NCP302155，同樣的最大穩定輸出電流分別是55A和60A，左側7顆為Vcore供電，右側1顆為Vgt供電。這套供電電路還是非常不錯的，核心供電14相，清一色的DrMos，采用倍相設計，核顯供電1相，外圍供電1相。
四、技嘉（GIGABYTE）冰雕X B760M主板 裝機
▼技嘉這塊B760M冰雕X主板是mATX規格的，平時可以搭配的機箱更多，蘑菇這里搭配安鈦克C8機箱，效果也非常不錯。

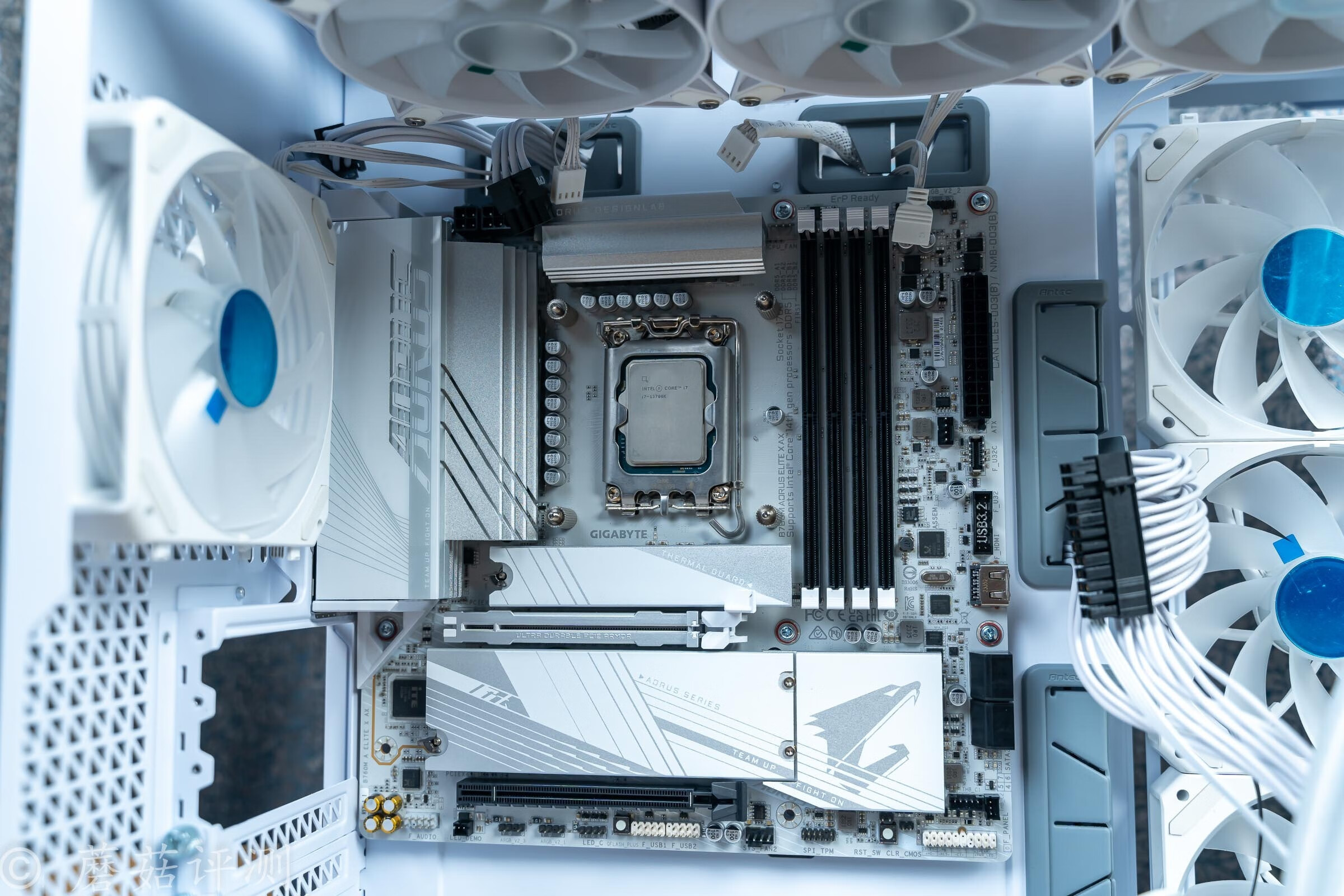

▼主板輕松安裝到機箱的內部，處理器也順手固定到主板上。
▼內存選擇是影馳的HOF PRO 16GB*2 7000MHz DDR5內存，顯卡是影馳的RTX4080 Super星曜OC，整體都是白色的硬件。

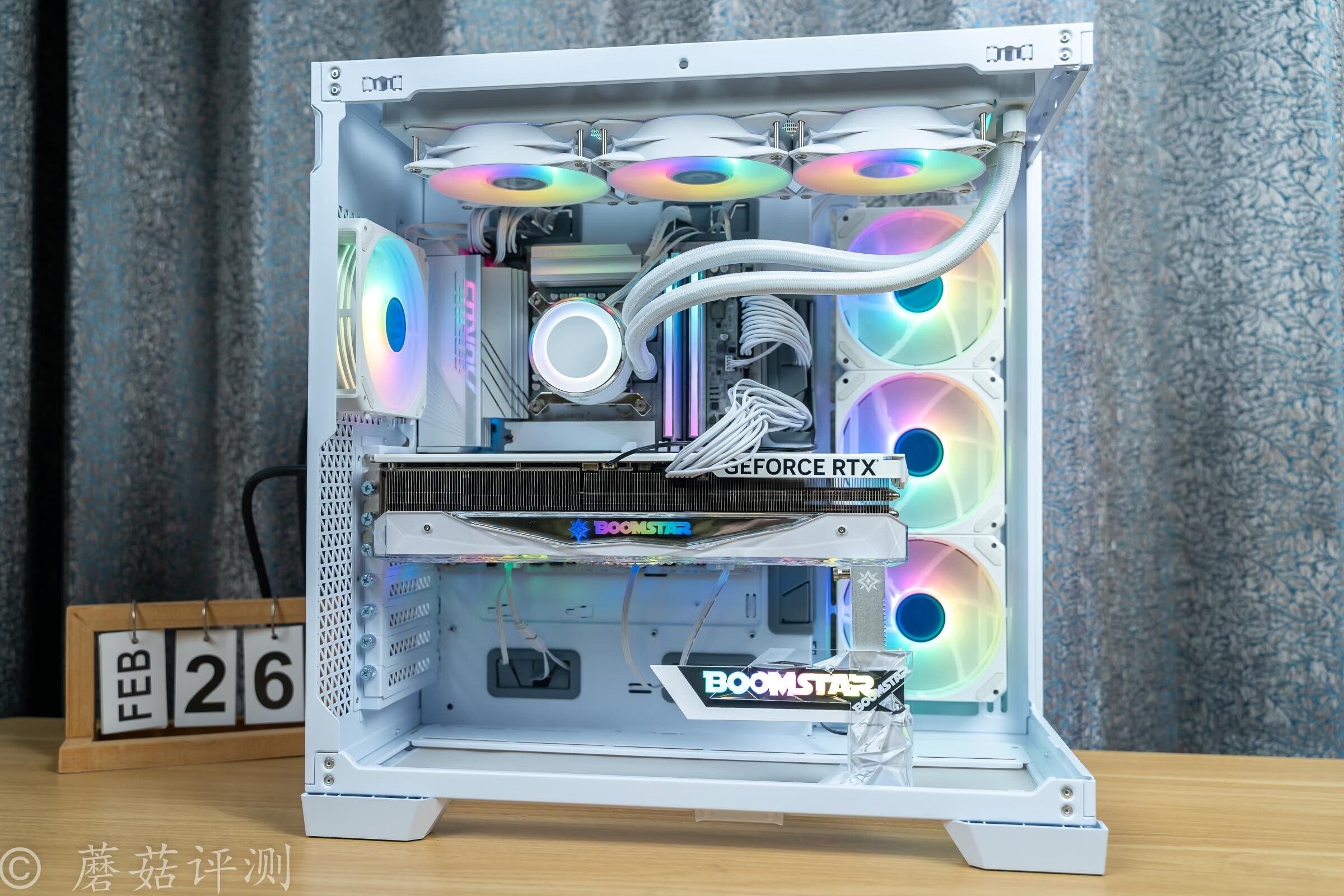

▼擦電，開機，一次點亮，整機效果非常漂亮！技嘉這塊B760M冰雕X主板的ARGB燈效是Gen2版本的，顏色更加豐富，效果更加夢幻。

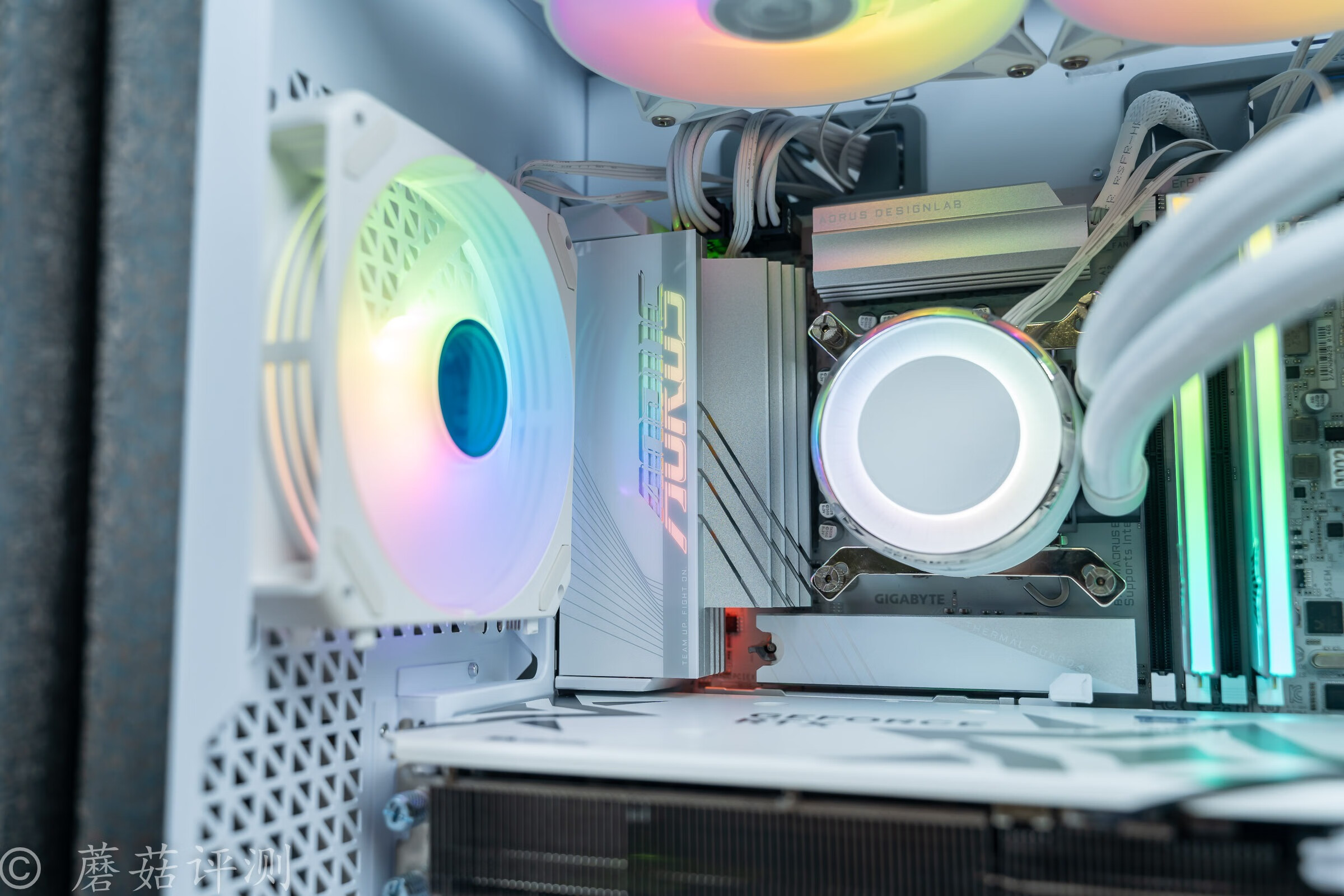

▼主板的左側供電金屬散熱件的中間，還有AORUS的LOGO，同樣支持ARGB燈效，支持主板同步，效果很贊。

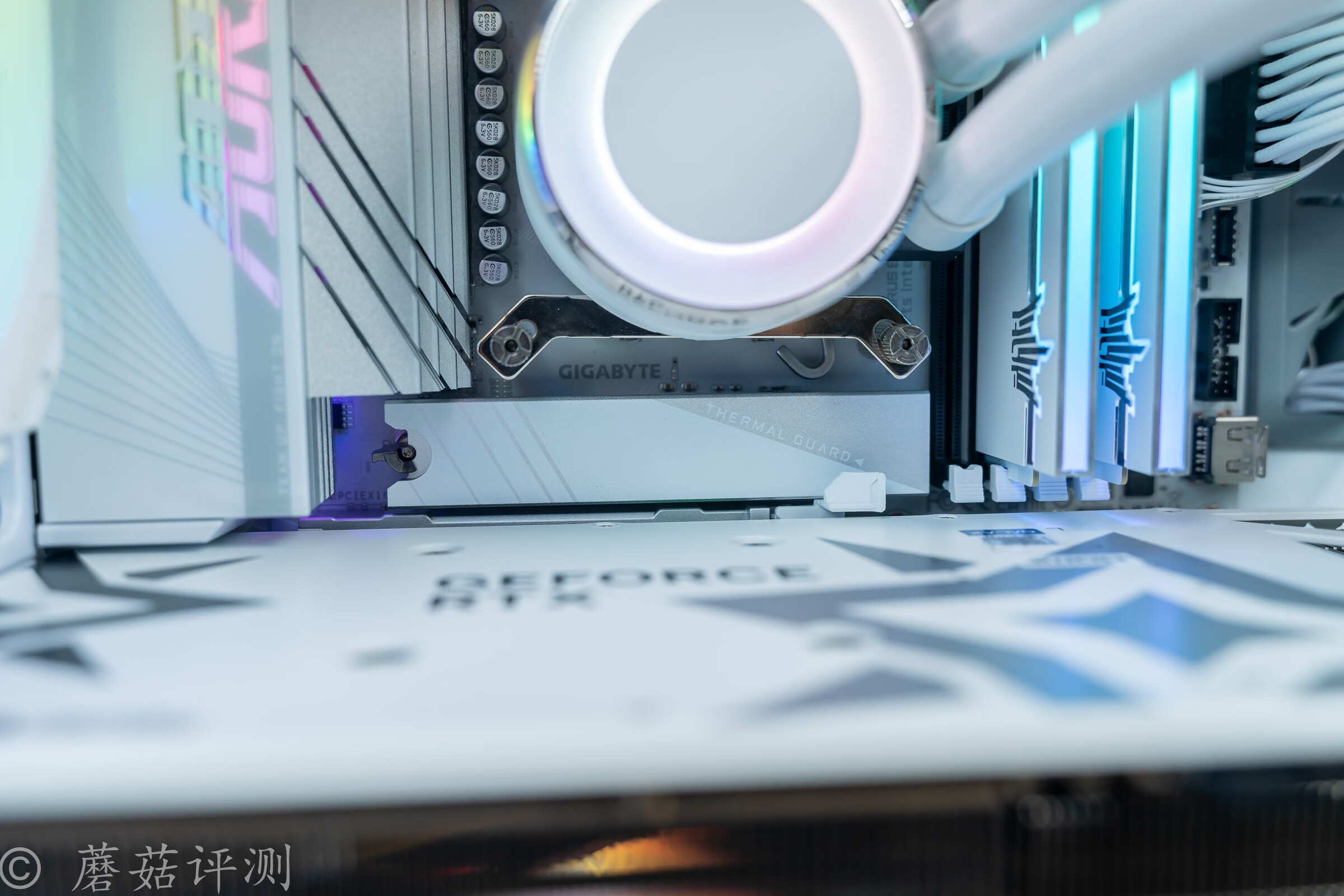

▼主板最上面的M2插槽支持快拆，但由于是mATX規格的主板，距離PCIe插槽略近一點。

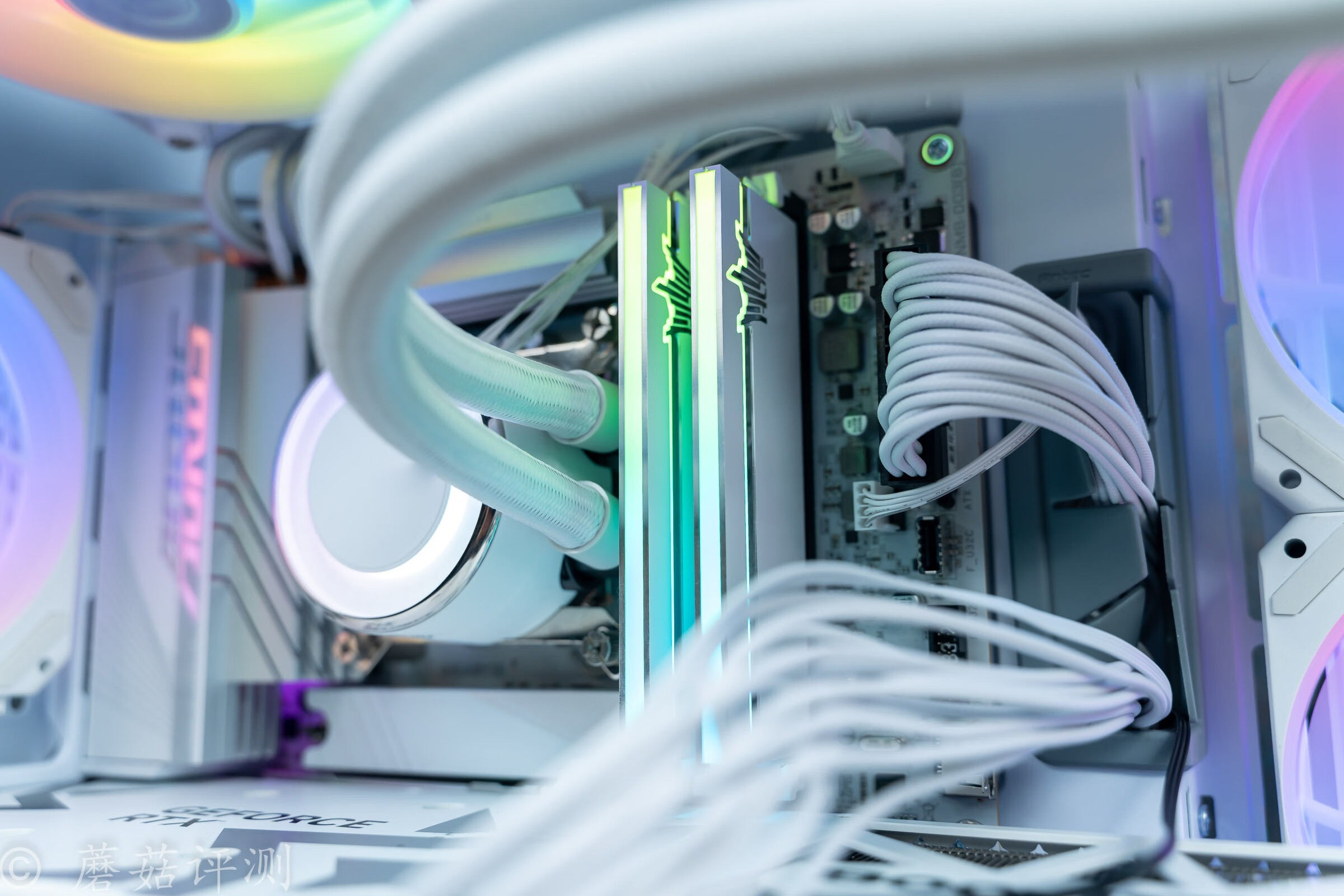

▼影馳這套HOF PRO DDR5內存的顏值很漂亮，頂部和側面各有一條RGB燈帶，柔光效果很不錯，顏色過渡均布。
▼影馳這張RTX4080 Super星曜OC顯卡的側面和正面均支持ARGB燈效，支持主板同步，平時可以很好的和整機燈效呼應上，并且還標配了白色的顯卡支架，顯卡支架同樣支持ARGB燈效。
▼安鈦克C8這款機箱采用經典的海景房設計，側面和正面都標配有大面積的側透玻璃，可以更好的展示機箱內部的硬件。

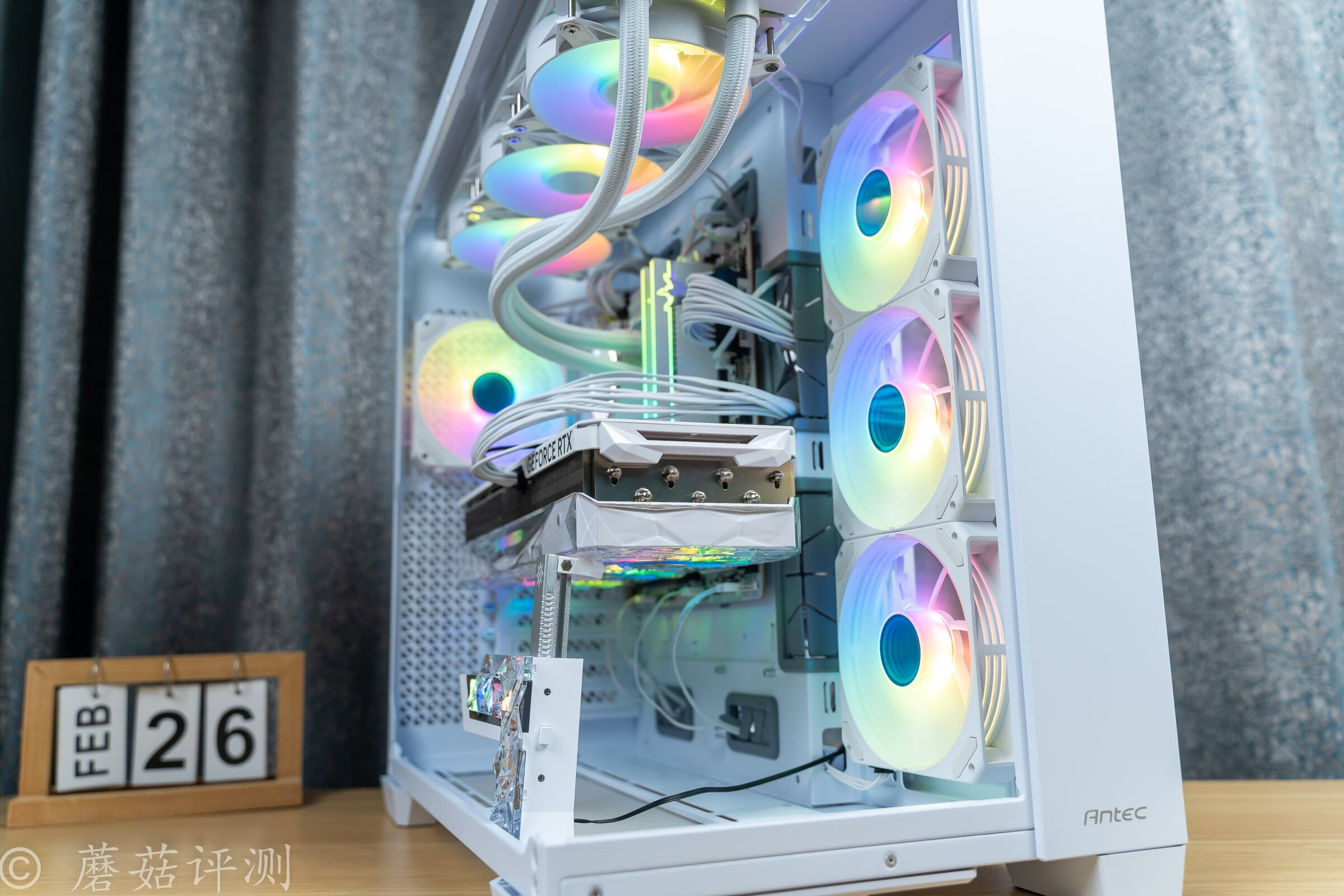

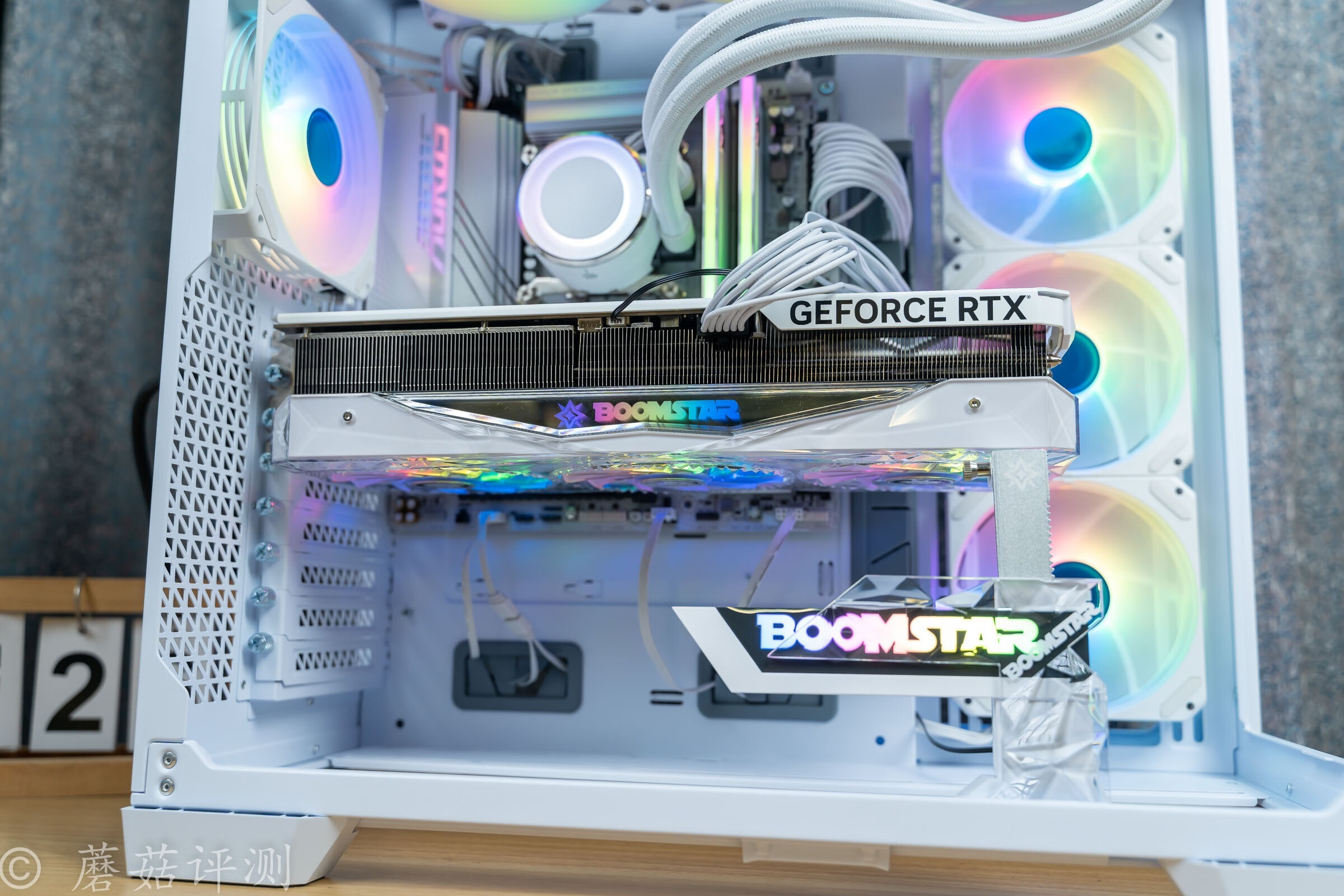

▼機箱的內部空間表現非常優秀，尤其是寬度方面，可以輕松安裝一張?jiān)郊绲腞TX4080 Super星曜OC顯卡，并順利走線。
五、技嘉（GIGABYTE）冰雕X B760M主板 測試
▼整機配置一覽，處理器是13700K，主板是技嘉的B760M冰雕X，顯卡是影馳的RTX4080 Super星曜OC。
1、默認微碼

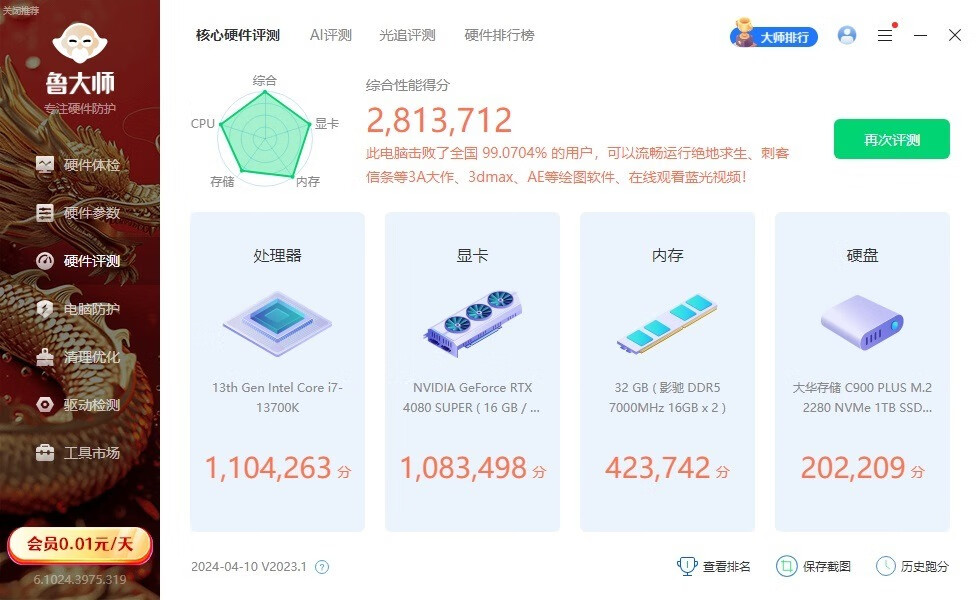

▼簡單跑個整機測試，整機得分281W，其中處理器單獨得分110.4W，非常給力。

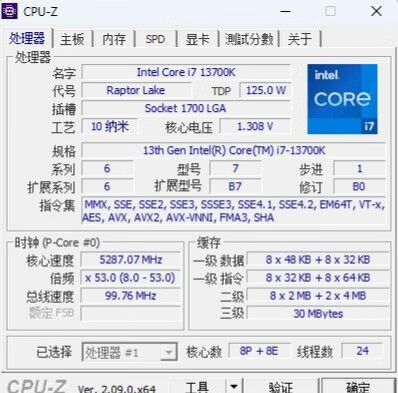

▼簡單看下13700K的硬件規格，大核8個，小核8個，線程數24，三級緩存30MB，性能很強，性價比很高。

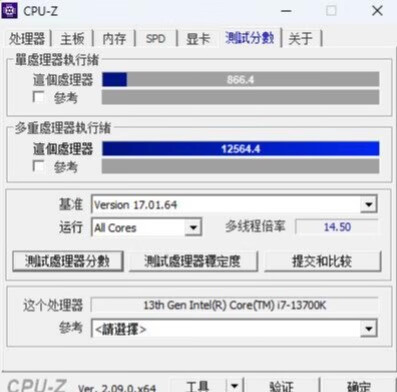

▼簡單跑個CPU-Z，單核得分866.4，多核得分12564.4，表現不錯。

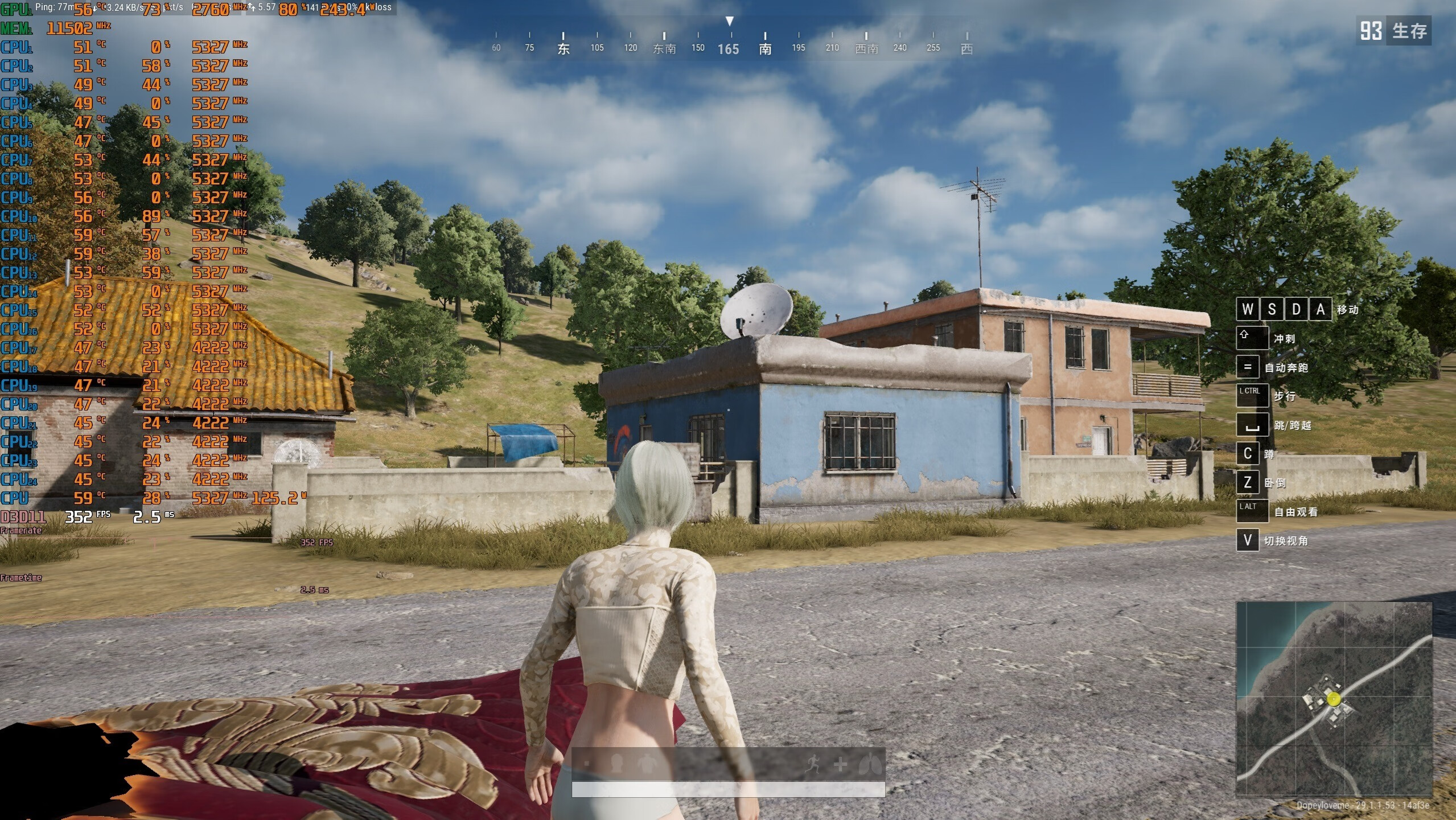

▼游戲?qū)崪y(cè)，2K分辨率，全高畫質，室外場景，游戲幀數在352幀左右，表現不錯。

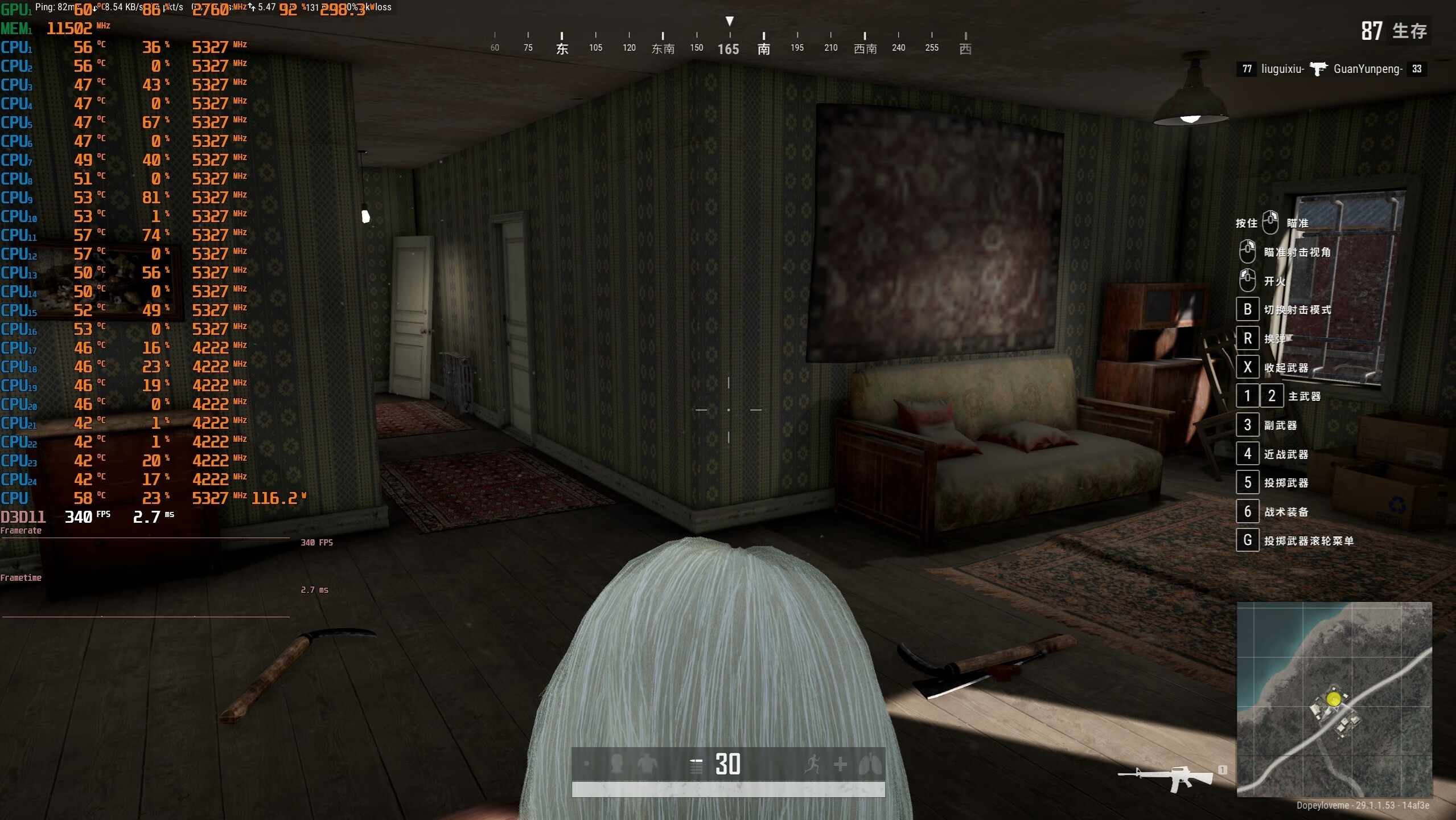

▼室內游戲場景幀數略低一點，在340幀左右，同樣非常流暢。

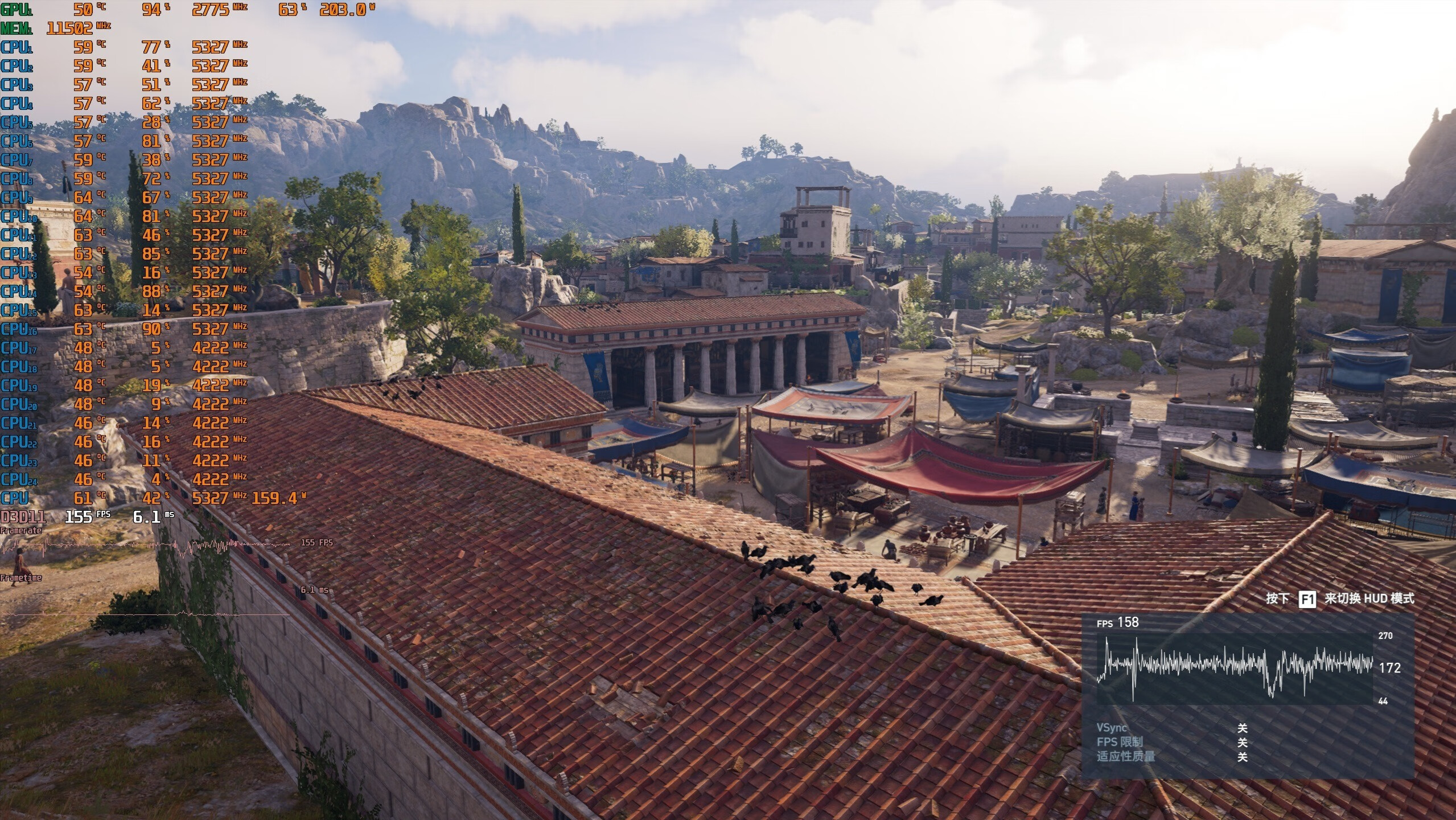

▼眾生平等奧德賽，2K分辨率，極高畫質，體積云最低，走廊游戲幀數在158幀左右。
▼室外大場景的游戲幀數表現也很不錯，在155幀左右。

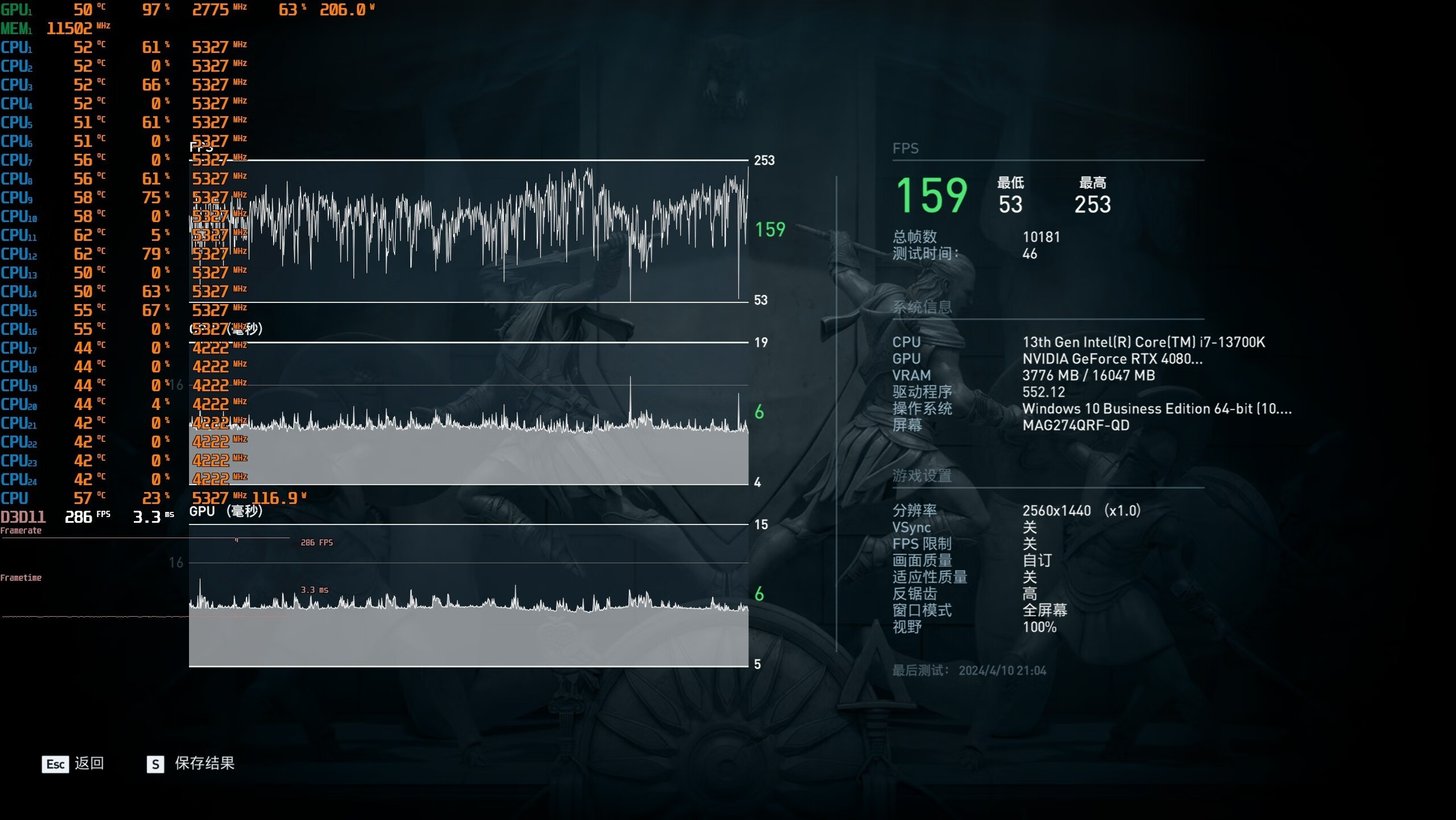

▼最后整體的平均游戲幀數在159幀左右，可以暢玩。
▼賽博朋克2077，2K分辨率，光追超級特效，大力水手DLSS自動。
▼酒吧吧臺游戲幀數在113幀左右，表現非常不錯。

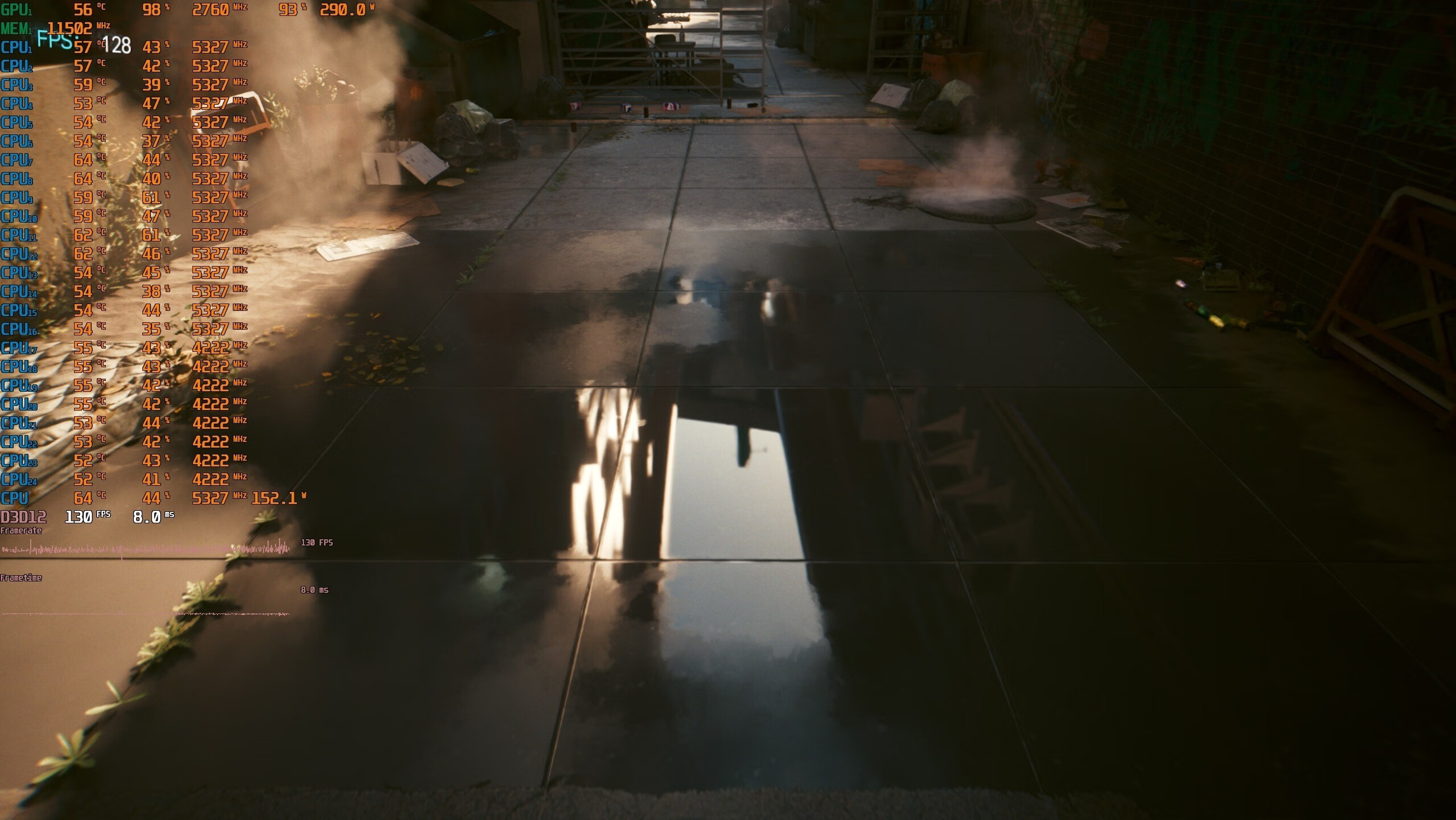

▼室外的水灘游戲幀數在130幀左右，非常流暢，光追和光影的效果很棒，很真實。

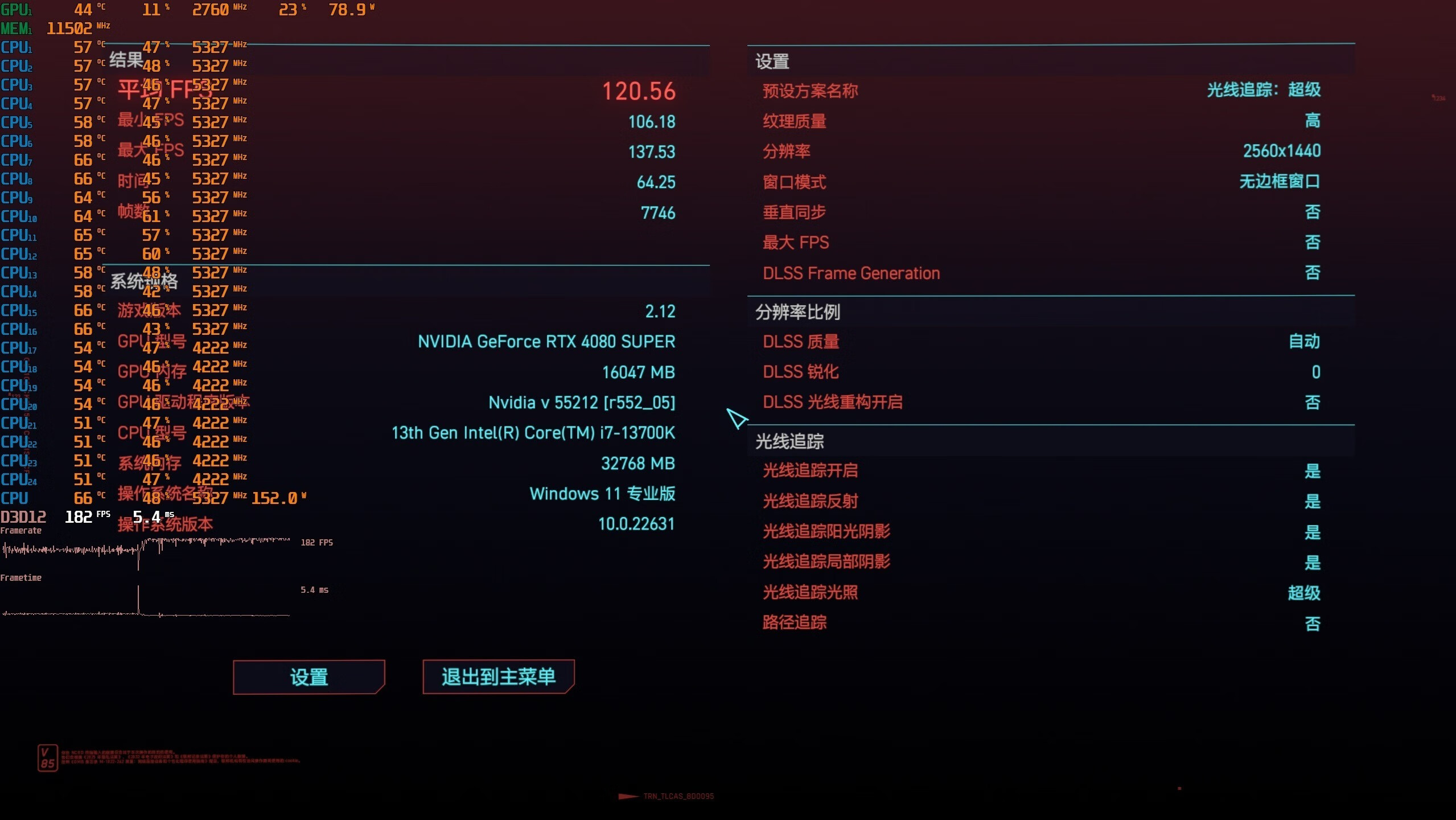

▼最后整體的平均游戲幀數在120.56幀左右，整體非常流暢，可以暢玩。

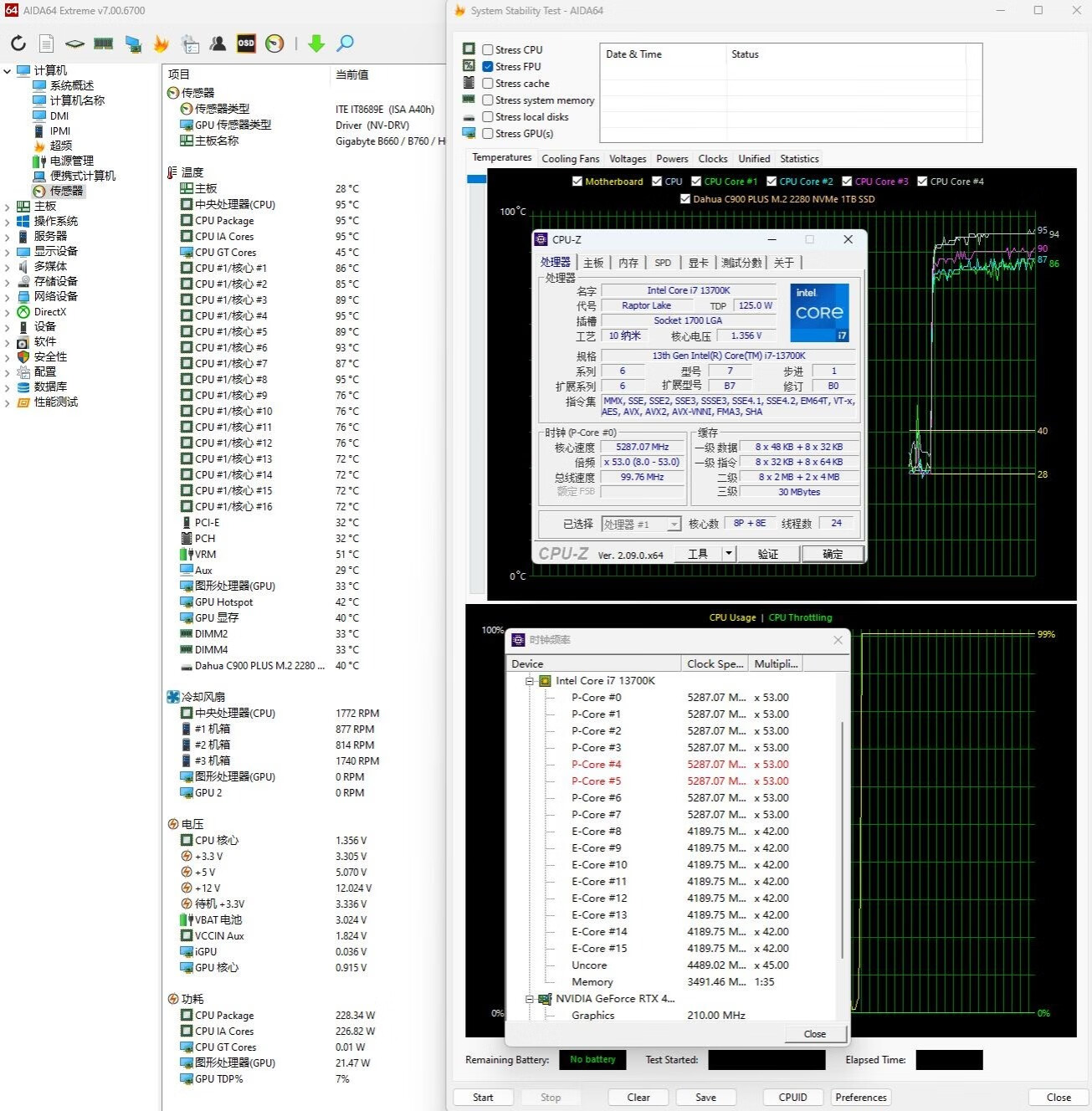

▼散熱測試，簡單跑個CPU-Z的壓力測試，13700K的溫度直接就飆升到95℃了，溫度超高，功耗在230W左右，供電溫度在51℃左右波動。

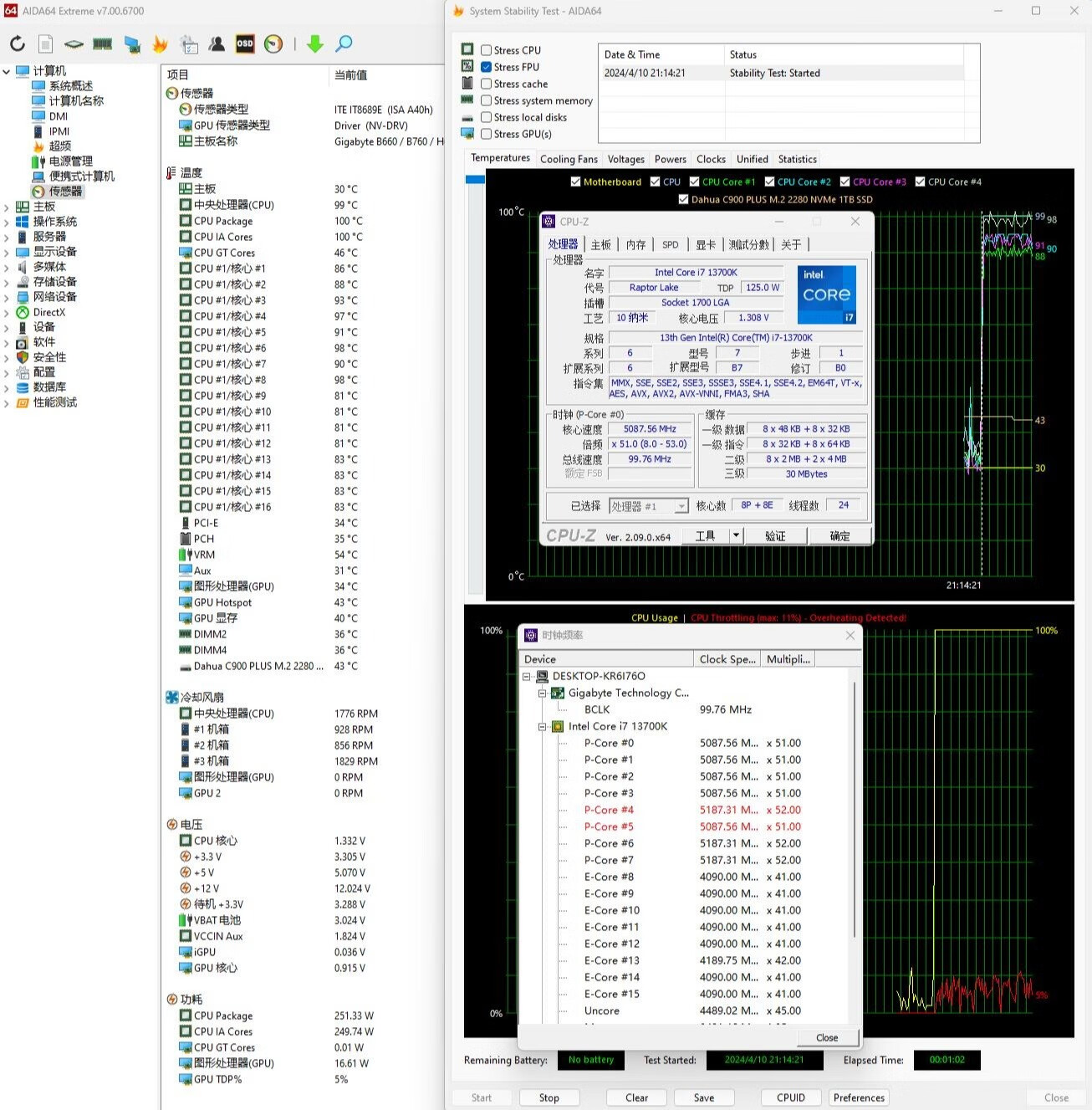

▼單烤FPU測試，功耗在255W左右，13700K處理器的溫度直接奔著100℃去了，溫度過高，處理器降頻了，默認微碼下，13700K的高負載工況，功耗和溫度都難以控制。供電溫度在54℃左右波動，也不高。
2、更換104微碼

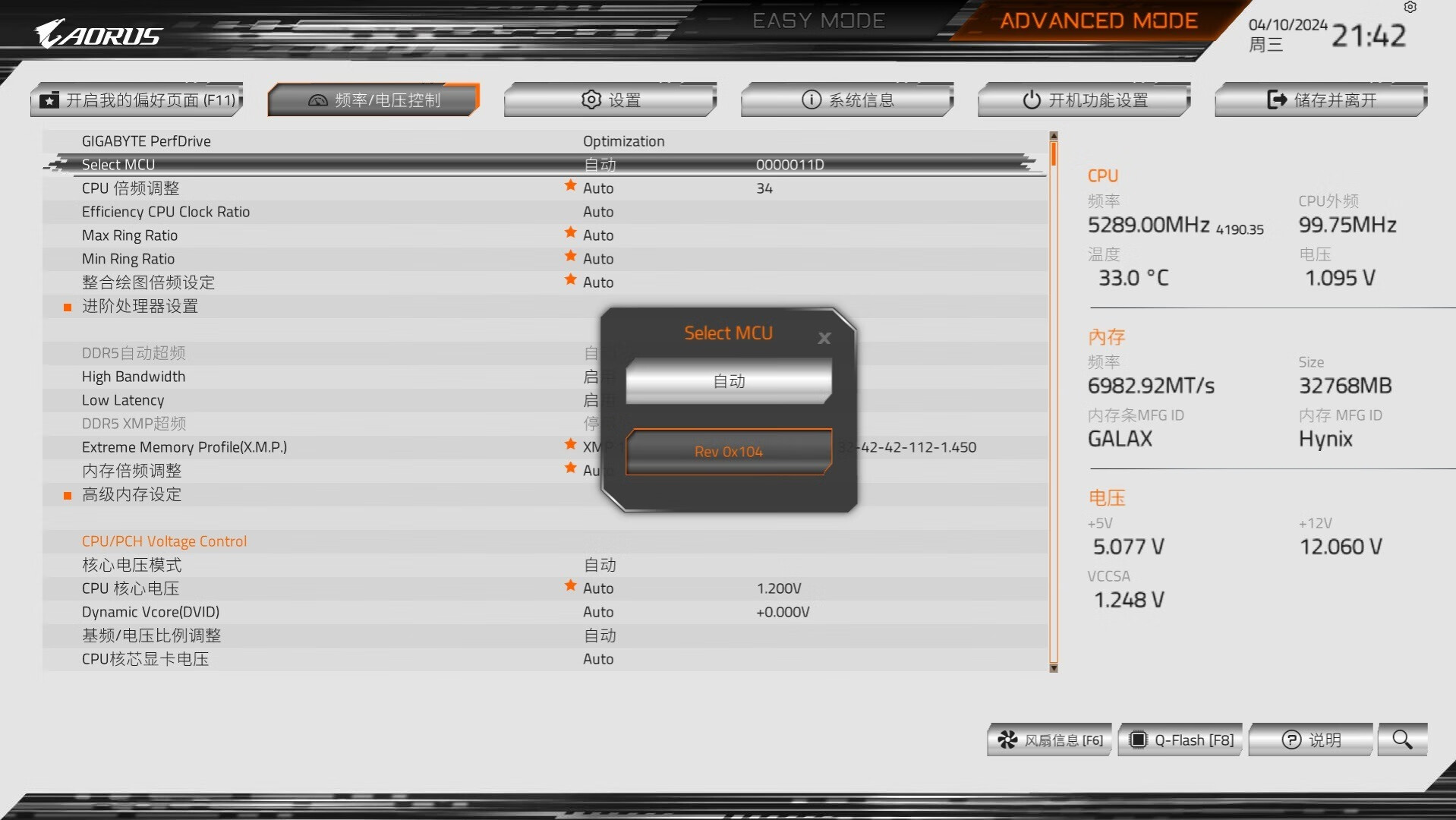

▼進入主板BIOS，在處理器微碼這里，選擇104微碼。

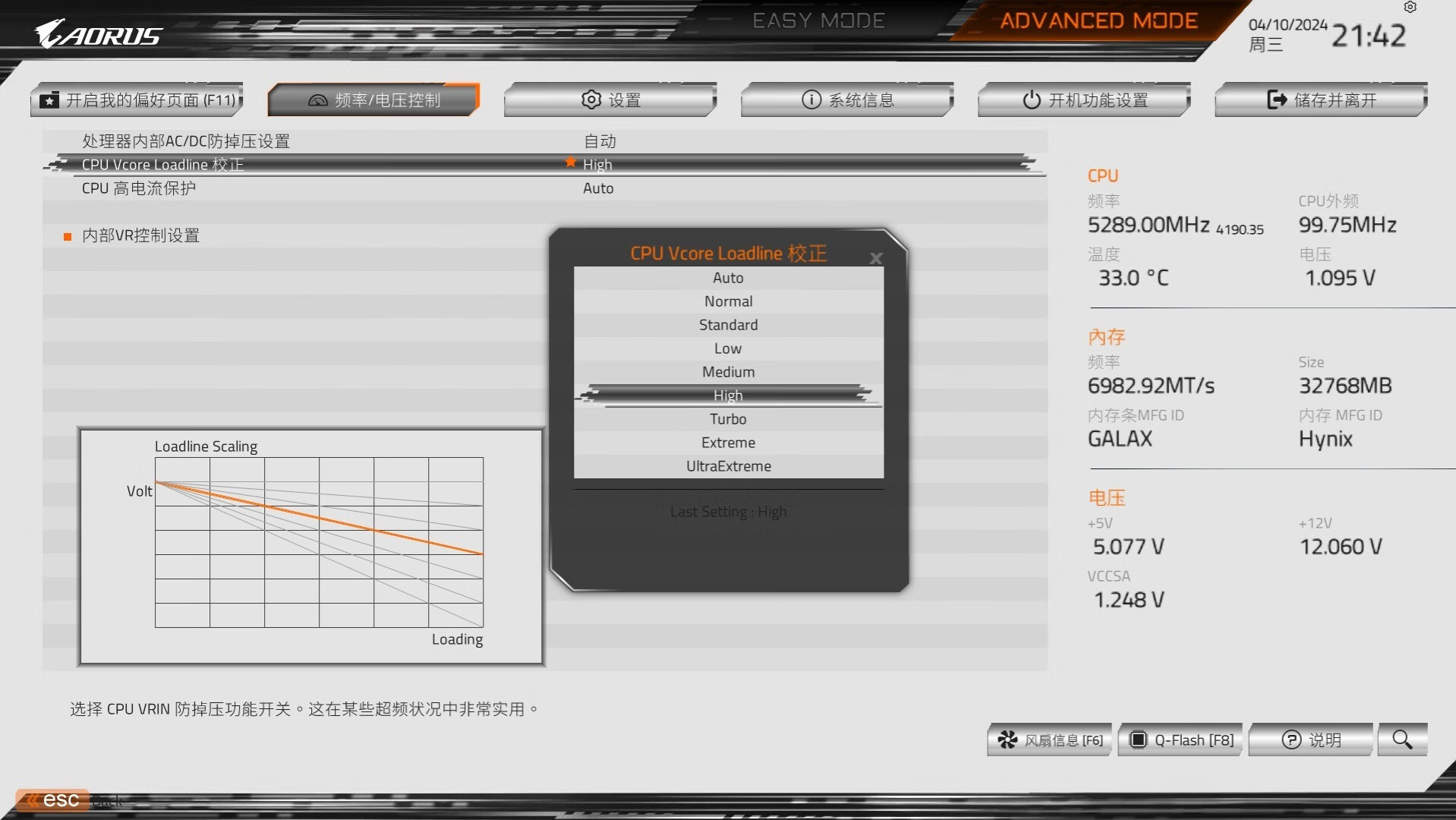

▼防掉壓這里，蘑菇習慣性的會選擇高一些的檔位，這樣處理器的電壓設置起來會比較直觀、快捷。

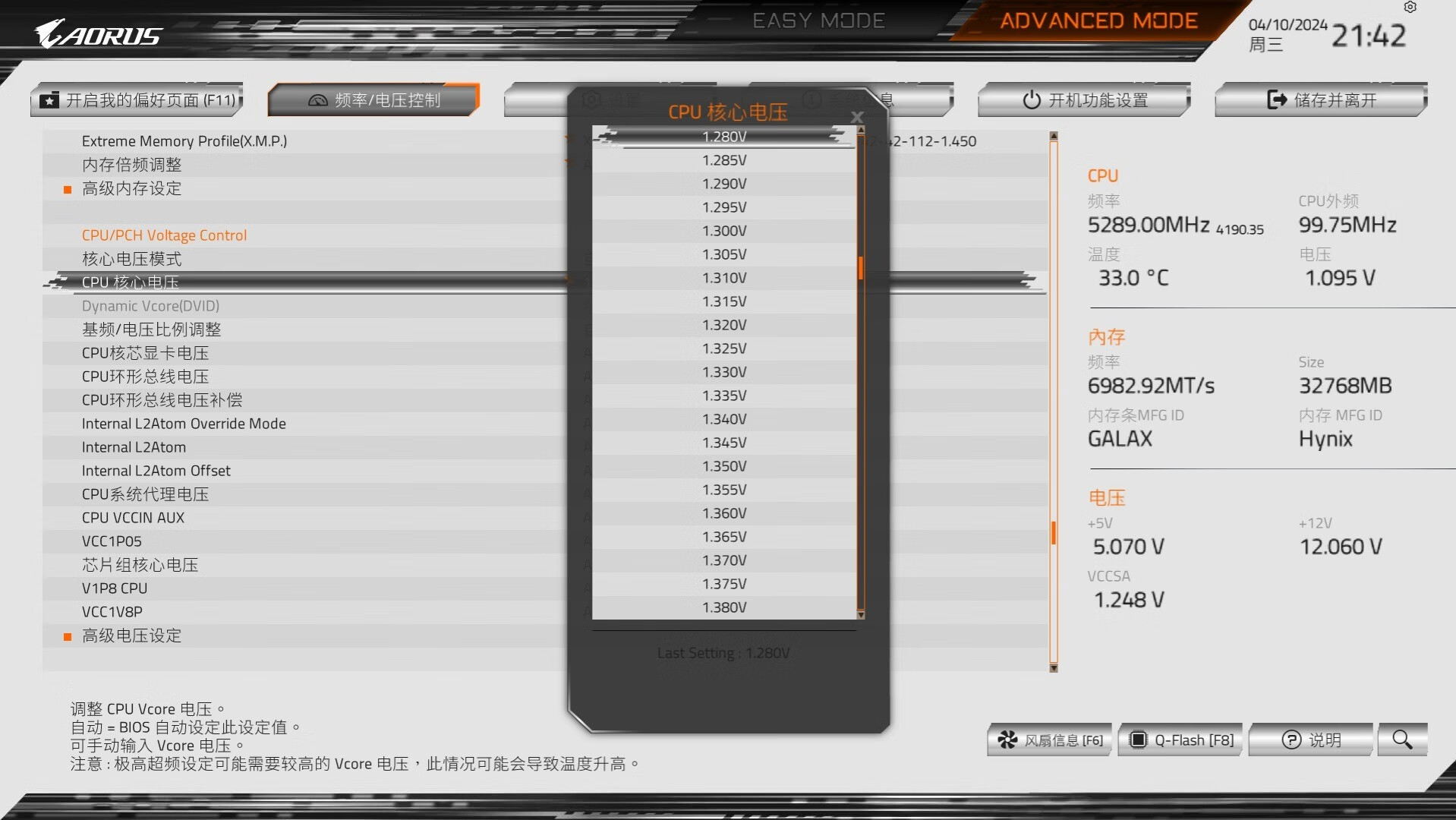

▼處理器的核心電壓部分，不同處理器體質不同，大家根據自己的處理器型號、體質來設置，蘑菇這顆處理器比較一般，給的電壓會高一點。
3、104微碼測試

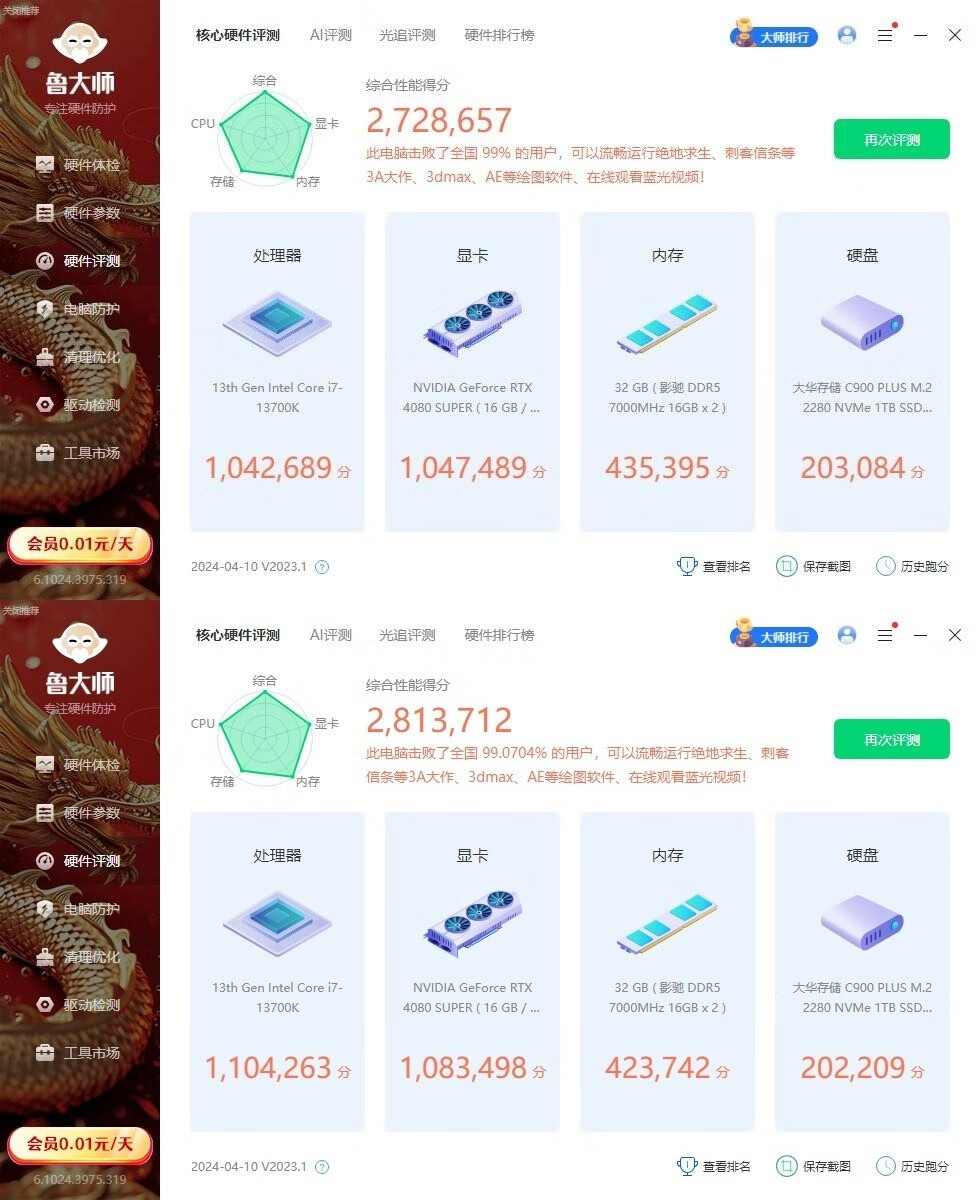

▼同樣是魯大師測試，整機分?jǐn)?shù)略有波動，處理器和顯卡分?jǐn)?shù)低了一點，內存分?jǐn)?shù)高了一點，感覺可以算是誤差。后續所有對比圖，上部和左側為104微碼，下部和右側是默認微碼。

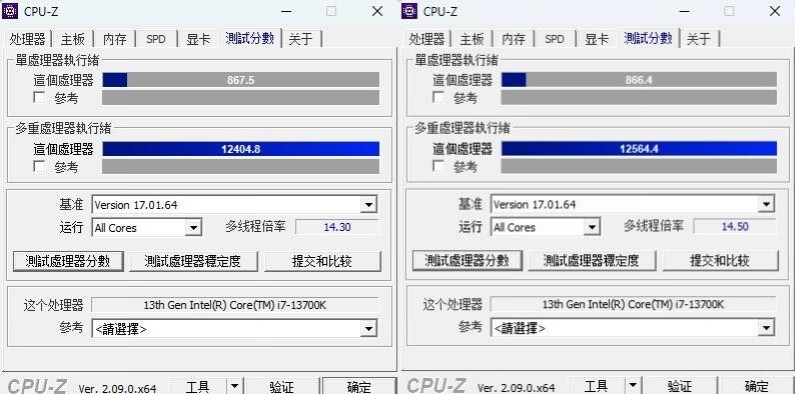

▼跑一下CPU-Z的性能測試，更換104微碼之后，單核性能略強一些，高了1.1分，多核性能略弱一丟丟，大概降了100多分，感覺像是誤差。
▼更換104微碼之后，吃雞PUBG，同樣的特效、分辨率設置，同樣的位置，室外游戲幀數從352幀提升到417幀，處理器溫度從60℃左右降低到45℃左右，性能提升明顯，溫度下降明顯。

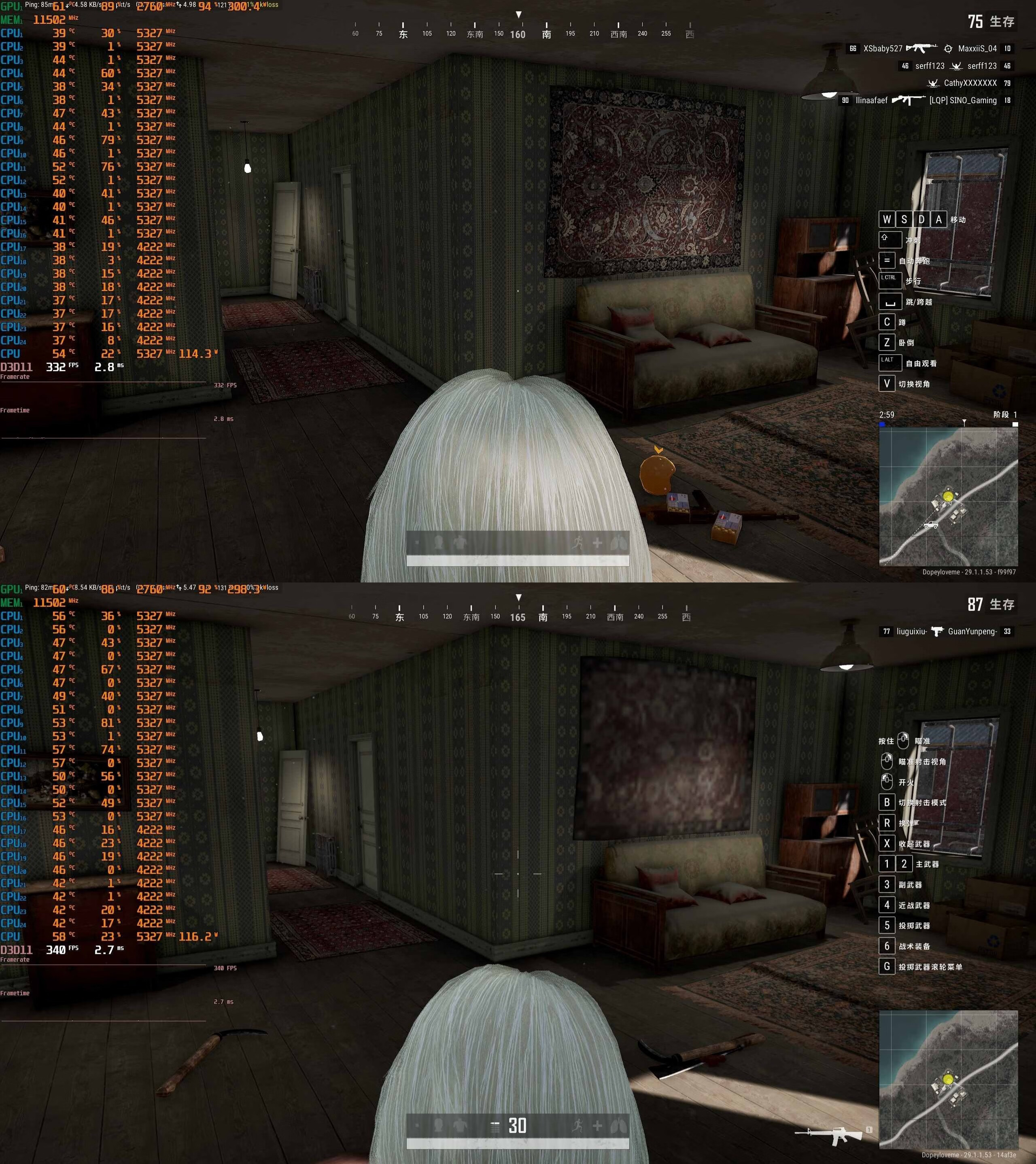

▼室內場景情況，游戲幀數二者伯仲之間，處理器溫度降低明顯。

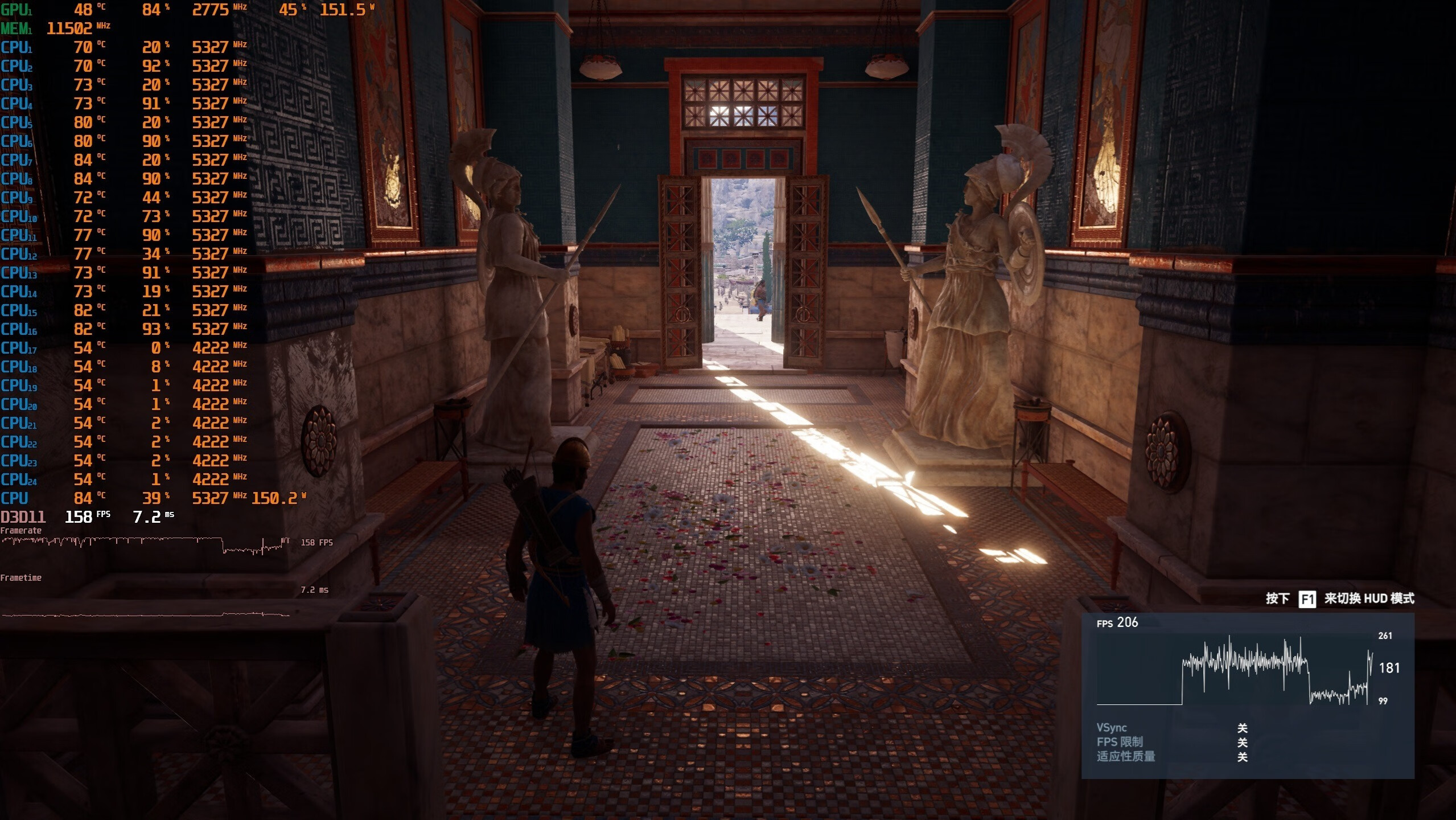

▼眾生平等奧德賽，同樣的分辨率、特效設置，走廊游戲幀數差異明顯，更換104微碼之后，游戲幀數更高了，從158幀提升到185幀左右。處理器溫度方面的差異同樣巨大，之前溫度最高去到85℃左右，之后溫度最高也不到65℃。
▼最后的整體平均幀數，提高了一幀，從159幀提升到160幀，最低游戲幀數和最高游戲幀數均略有提升。

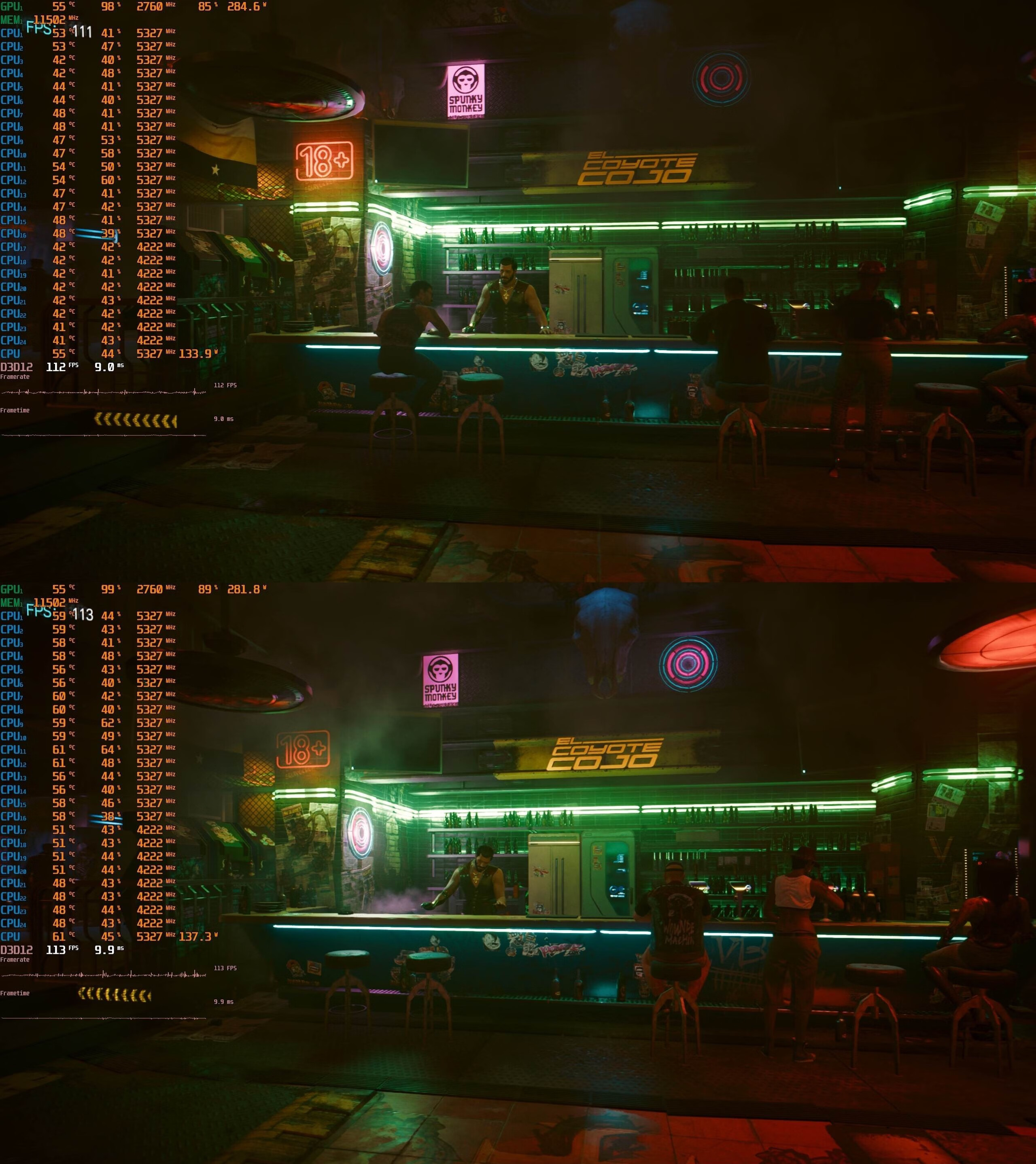

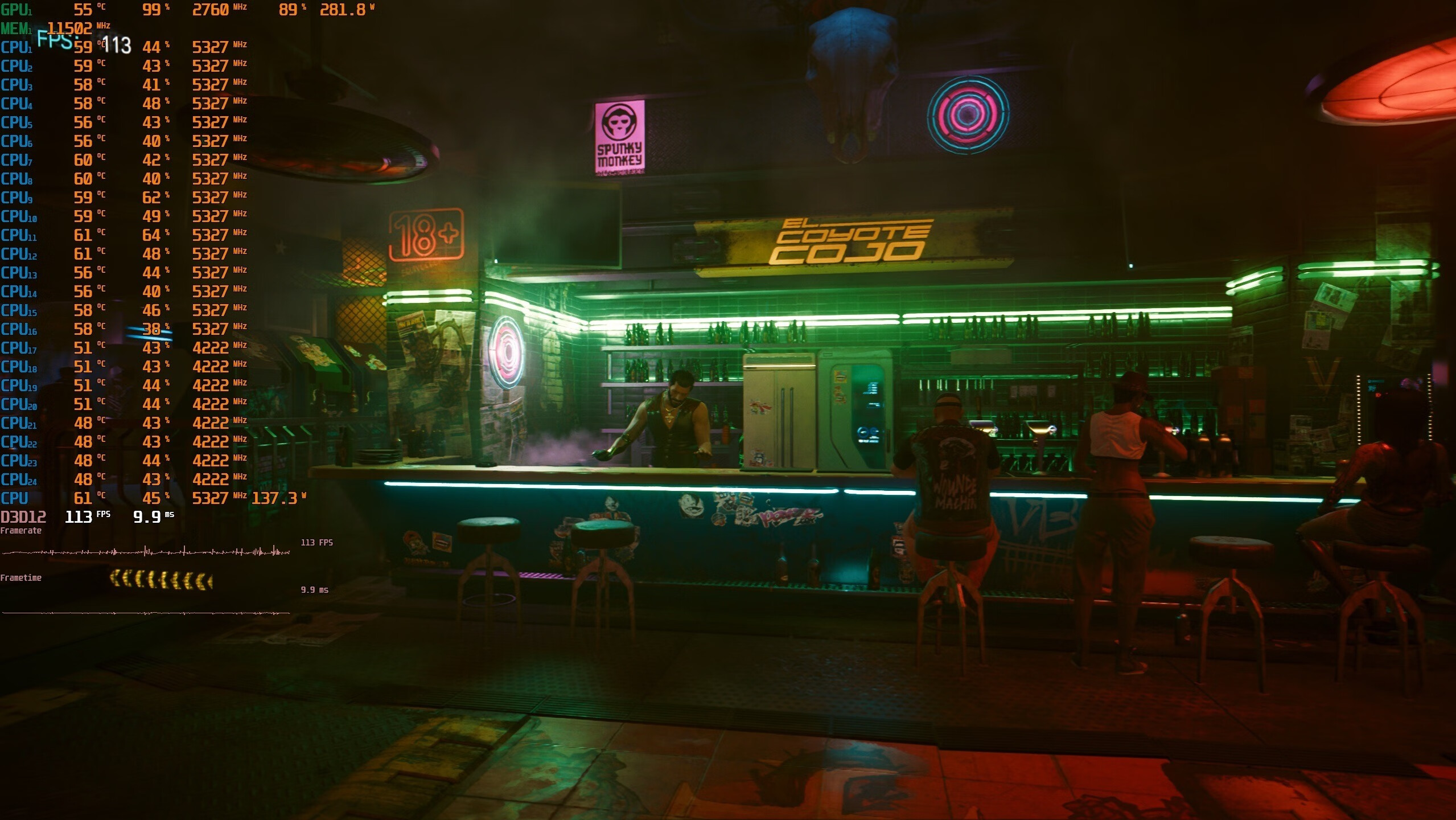

▼賽博朋克2077，同樣的分辨率、特效設置，酒吧吧臺游戲幀數保持一致，都在112、113幀左右，處理器的溫度差異巨大，從62℃降低到48℃，降低明顯。

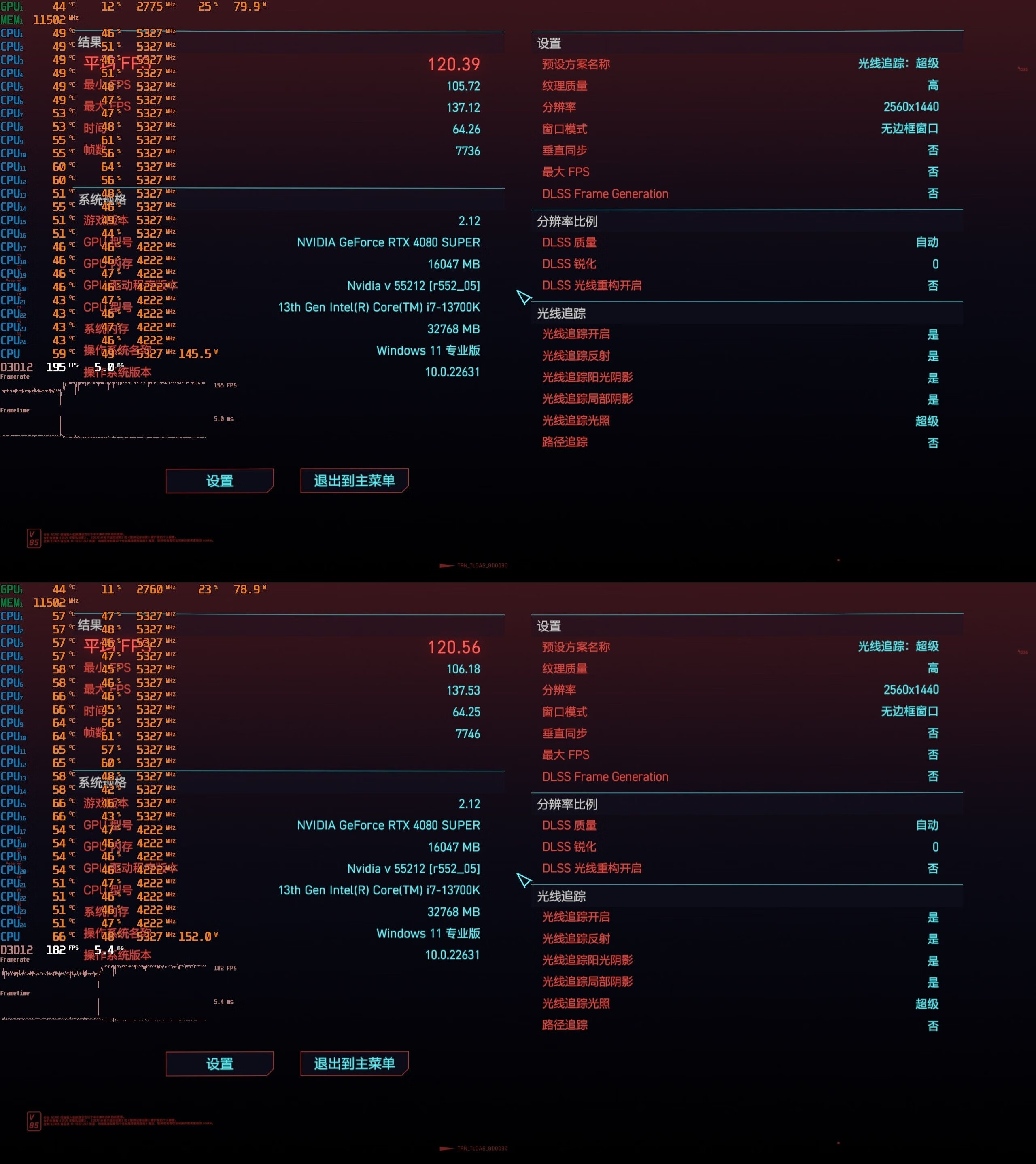

▼最終整體的游戲平均幀數幾乎一致，小數點前的數字沒區別，溫度方面略有區別，104微碼下，處理器的溫度要低一些。
▼最后是散熱測試，跑個CPU-Z的壓力測試，處理器功耗在215W左右波動，處理器睿頻正常，溫度在79℃左右波動，供電溫度在49℃左右。

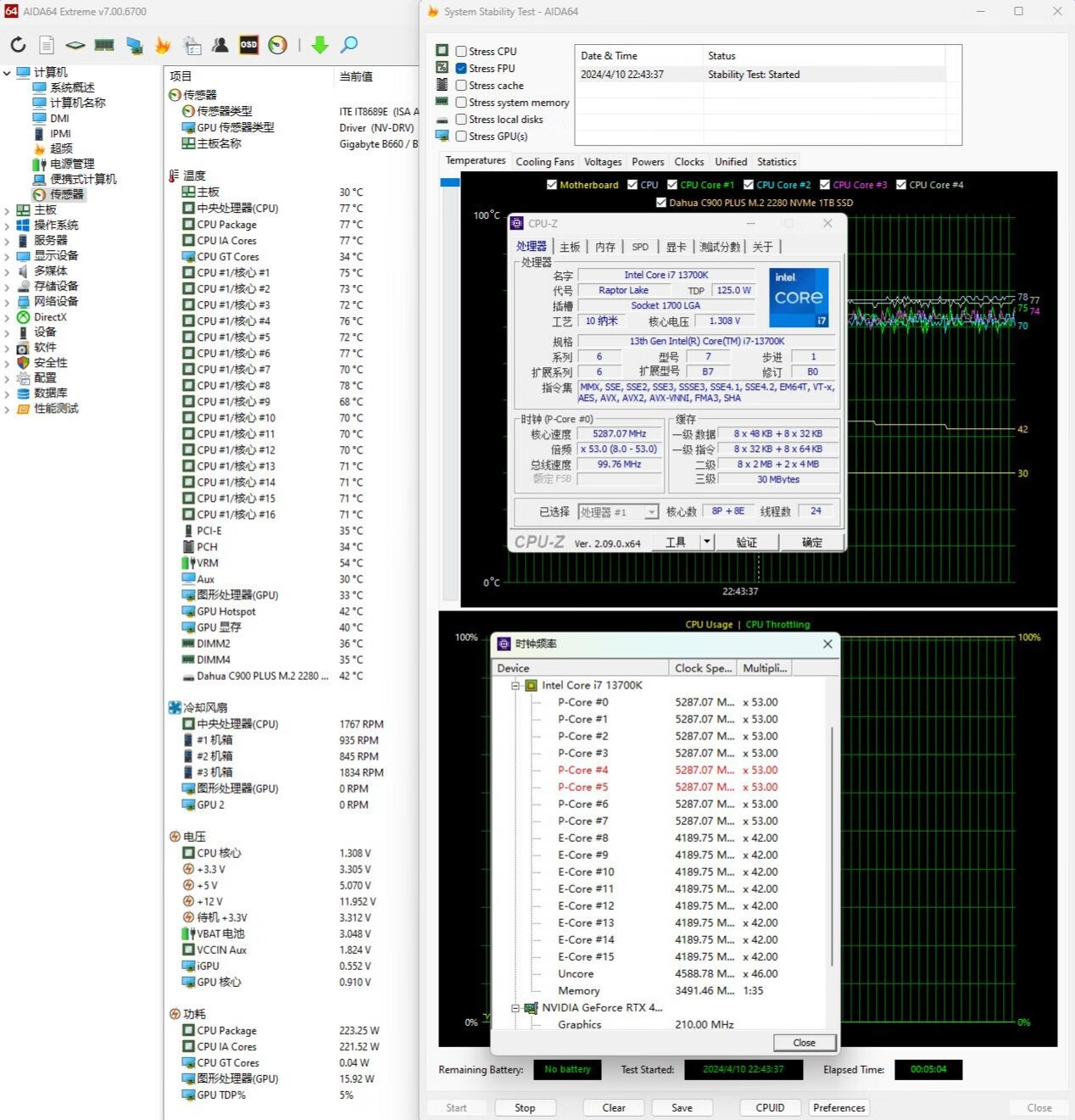

▼單烤FPU測試，處理器功耗在225W左右，處理器睿頻正常，溫度在77℃左右波動，主板供電部分的溫度在54℃左右，表現也非常不錯。
六、總結
技嘉這塊B760M冰雕X主板的綜合表現還是非常不錯的，主板的顏值非常漂亮，PCB采用白色的涂裝，主板正面的覆蓋件也都是白色的，表面有非常精致的處理，整體質感很不錯，尤其是搭配一些白色主題主機的時候，效果很贊。這塊主板的ARGB燈效接口都是Gen2的，顏色更豐富，效果更漂亮。
供電部分，這塊主板采用14+1+1相的供電規格，其中核心供電14相，清一色的60A的DrMos，可以輕松滿足一些高端intel處理器的供電需求。例如蘑菇朋友搭配的這顆13700K，選擇104微碼之后，單烤FPU功耗230W左右，持續5分鐘，主板供電溫度穩定在54℃左右，表現非常不錯。
這種13700K處理器搭配B760M主板，選擇104微碼，設置合適的處理器電壓，就可以在溫度、功耗都控制的十分優秀的前提下，性能和游戲幀數表現都非常OK，完美！
謝謝大家！
